FL736型挠性剑杆织机

公司名称：绍兴市峰利达织造有限公司

一、性能简介

本机采用曲轴四连杆短牵手打纬,以增加打纬力度,采用六连杆引纬,增加剑头在纱口外的停顿时间,采用FGT228多臂机,最多可容纳20片综框,适用于织造棉、毛、混纺纱、线等为原料的平纹、斜纹、缎纹和各种色纱

的小提花织物,也可织制纬密要求较高的工业用布,如滤布,输送带等织物.配备TK212型等提花装置,可织天然纤维、人造纤维、合成纤维、装饰纱等,交织成轻薄、中薄、厚重大小提花织物.

【多臂开口装置】采用GT228高速型多臂 机可容纳20页综框,复动式半开梭口,能适应织造各种棉、毛、麻、丝等为原料的平纹、斜纹、缎纹或小花纹织物的织造.
【选色装置】采用由多臂指令牵动的6色选色 机构,中部通过一组过桥来拉动选色杆,控制选择纬纱的运动

【起动制动装置】采用50公斤/米的电磁离合及制动器,停机时,可确保机器停车的位置,开机时,迅速起动曲轴,带动全机.由于电磁离合器直接启动曲轴,故打纬间隙少,可减少稀密路横档

【打纬装置】采用短牵手四连杆打纬方式,摇轴直径为Ø110毫米的无缝钢管结构,故在打纬的支点无偏移,由于曲轴直径为Ø45毫米,打纬力大!能适合各种较厚重、高密织物的织造.

【传剑箱结构】采用了三模数的螺旋伞齿轮,外端小齿轮与扇齿板均采用四模数的正齿轮传动方式,作用可靠稳定.

【引纬装置】采用六连杆引纬结构方式,来控制剑头行程,确保剑头在织造过程中所要的时间,并且大大地减少剑头冲程,保证引纬、接纬稳定可靠.

【卷取装置】采用连续 卷取的方式进行织造,纬密变化范围大,变换纬密时,调整机前的两组齿轮即可完成各种纬密织造.

【卷布装置】采用分离卷布,卷绕的紧密程度可通过调节碟形弹簧片的弹力来达到.

【送经机构】采用外侧立式送 机构,在织造过程中,将经纱不断送出,由于采用了经纱涨力调节装置,来控制送经量,所以送经稳定可靠.

【涨力装置】本机采用三后梁经纱涨力控制结构,在织造高密织物时可增加固定后梁,来平衡经纱涨力,以适应高密的织造,使之送经稳定可靠.但在织造一般涨力织物时,采用双后梁即可.

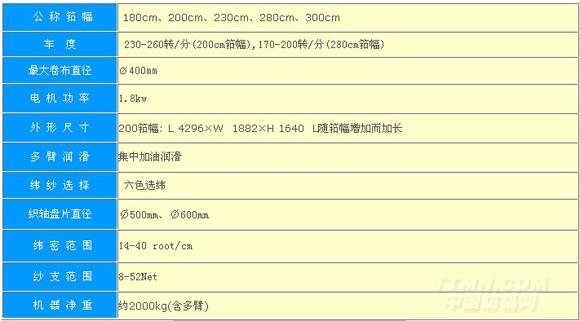

二、主要技术参数及规格
