SM25CNC-W宽砂轮胶辊研磨机
安徽省天长市尚美纺机工具有限公司
2012年02月07日 来源：中国纺机网编辑部
公司名称：安徽省天长市尚美纺机工具有限公司.gif){kind=small}
.jpg)

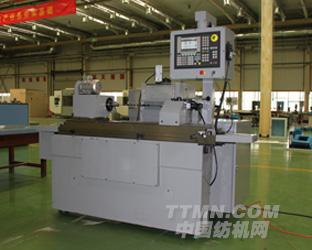

SM25CNC-W宽砂轮胶辊研磨机
该机采用CNC数控系统，系两轴两联动的数控研磨机，可安用户的产品特点要求配置全自动上下料系统，可实现数台机器组合实现车间柔性生产线；
*采用进口宽幅（与胶辊同等长）砂轮，可满足于A3幅打印机走纸杆、送粉辊、充电辊、显影辊等类似橡塑滚筒的精密研磨加工.
*将宽幅砂轮修整成曲线，可达到打印机胶辊任何工艺要求（如中间大两端小的抛物线）。
*可实现两端以筒夹的方式来夹持胶辊，以胶辊芯轴为基准进行研磨。也可配凹顶尖。
*尾架为气动伸缩，可实现先快后慢的不等速行进。
*砂轮旋转、砂轮进给磨削、带动胶辊旋转的头架、工作台的往复可实现无级可调的变速，来实现打印机胶辊的复杂研磨工艺。
*采用数控结构，X轴、Z轴双轴联动，双轴采用伺服电机驱动滚珠丝杆，克服传统研磨机有橡塑粉尘进入液压系统的缺点。
*一机配一台大功率的吸尘箱
*配A3幅砂轮，也可换成A4幅砂轮与窄砂轮
系统可选：西门子CNC、发那科CNC
砂轮可选：405*260*203.2、405*340*203.2
技术参数：
|
中心高 |
≤200mm |
顶尖距 |
≤300mm |
|
最大磨削直径 |
50mm |
标准砂轮尺寸 |
405*260-340*203.2 |
|
|
|
砂轮主轴转速 |
0-1650转/分 |
|
头尾架主轴转速 |
无级变速 |
砂轮架移动量 |
≤200mm |
|
工作台往复速度 |
0～4000mm/min |
吸尘器吸尘率 |
99% |
|
吸风量 |
2500m3/h |
气源压力（MPa） |
0.6～0.8 |
|
电机功率 |
砂轮电机 |
4kw |
|
|
头架伺服电机 |
0.75kw |
||
|
尾架伺服电机 |
0.75kw |
||
|
砂轮架伺服电机（X轴） |
1.5kw |
||
|
工作台往复伺服电机（Z轴） |
1.5kw |
||
|
外形尺寸 |
长*宽*高 |
2300*1400*2200 |
|
|
机床净重 |
≤2000kg |
|
|
