3．5m幅宽的水刺生产线

　　本届上海国际纺织工业展览会期间，同时有第六届上海国际产业用纺织品与非织造布展览会SITNE2005展出，所以参展单位较上届有较大幅度增加，据统计，已超过80家。国外参展的国家仍以法国、意大利、德国、瑞士、奥地利、日本等国为主，展出公司约有25家，除个别非织造布机械为主要产品的公司外，其余大多在其集团或公司的展台上作为其公司产品的一部分参展。国内的厂商由于参加SI丁NE的关系，约有58家参展，除约26家机械厂外，还有备件厂、非织造布生产厂、代理商和刊物出版公司等单位。
郑州纺织机械股份有限公司作为国内—家有多年纺织机械制造经验以及很强的综合技术优势的企业，自从上世纪末进入非织造设备领域后，在提升我国非织造装备水平方面作出了很大贡献，并显示了身手不凡的形象。
最新推出的3．5m幅宽的水刺生产线，技术开发过程中的目标定位于欧洲同类型生产线水平。前道开松、棉箱、梳理和交叉铺网在技术上作了很大改进，采用了世界上同类型先进设备的技术配置。水刺设备本身，在能耗方面、水处理方面技术上有明显进步。新的水刺生产线，年产量达3600t，在生产220g／m2的产品时，能耗小于同类水平的进口机型。水处理方面增加了气浮技术，明显提高了水处理效率，后来国外设备制造公司也采用同类技术措施。

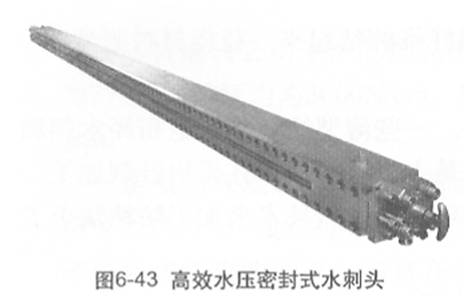

在水刺设备具体结构方面，也作了很多技术改进。水刺头采用狭缝式出水腔设计结构，其高效水压密封方式(图6-43)新颖，高压水泵采用变频起动，由压力传感器反馈信号，调节变频装置，这一技术提高了高压水的稳定性，并在低压条件下也能获得较好的缠结效果。该项技术已申请了国家专利。

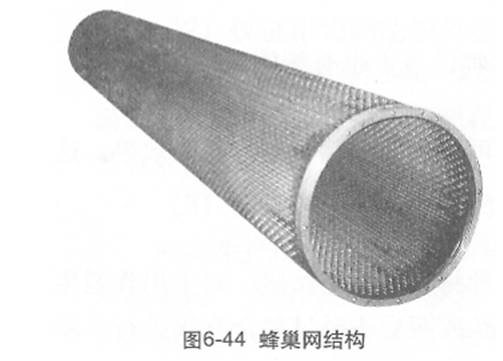

转鼓设计上采用了蜂巢网结构(图6-44)，为国内首例。这种结构提高了刚性，同时开孔率高达90％，最大限度地降低了能量消耗。表面的反弹网采用了镍网，增强了水刺的反弹能力，提高了纤维的缠结效果。

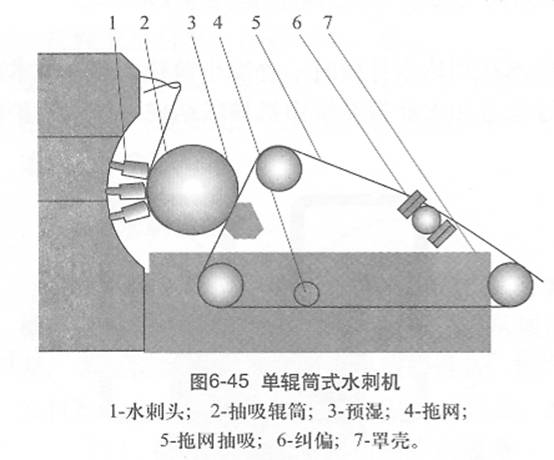

水刺机在配置上有单辊筒式水刺

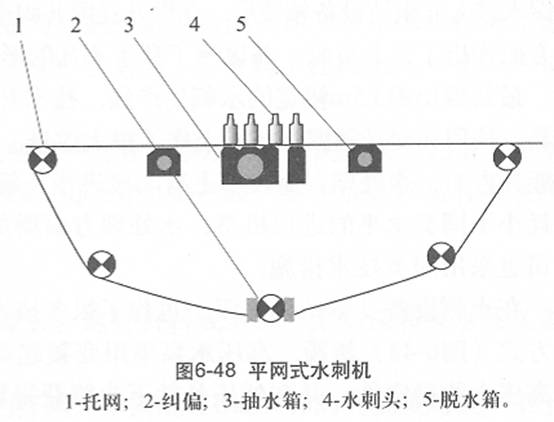

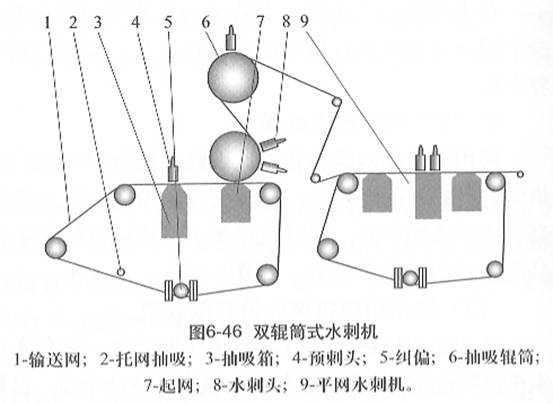

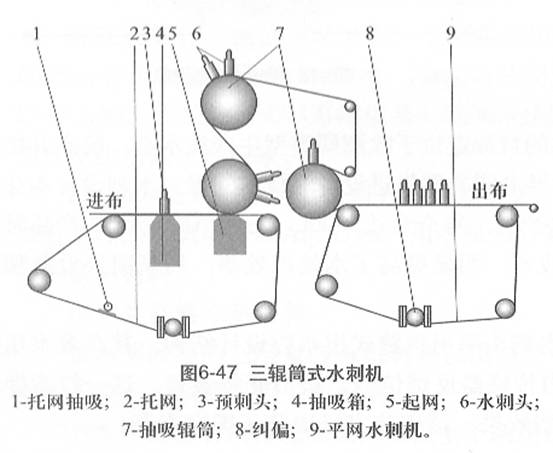

机(图6-45)，采用镍网或不锈丝网来反弹水针。还有双辊筒式水刺机(图6-46)、三辊筒式水刺机(图6-47)和平网式水刺机(图6-48)，平网式水刺对纤维网成布后有很好的修饰效果。可根据不同产品的需要，采用辊筒式、平网式或辊筒+平网式相结合。





水刺机生产线在电气控制系统方面采用多单元变频调速，工控机人机界面来实现自动化连续生产。工控机作为上位机，PLC作为下位机可显示水刺机速度、牵伸比、启动曲线，并可修改和设定工作参数。操作上可单机运行或多机联动，并可对整机的各个监控点进行监视。

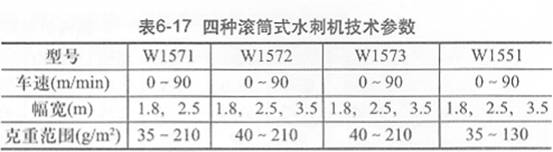

W1571型滚筒式水刺机，W1572型二滚筒式水刺机，W1573三滚筒式水刺机和W1573B三滚筒式水刺机技术参数列表6—17。该公司已在国内销售了20多条生产线。
