1.装置的概要

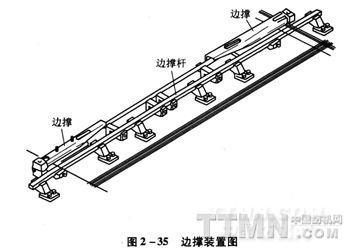

(1)边撑的作用(图2—35)：把织物横向张紧，防止织出的布宽度方向收缩，确保稳定的织口，以满足织造工艺和保证布面质量。

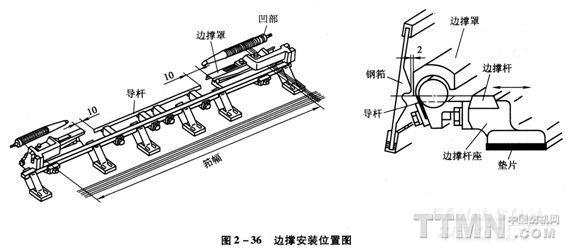

(2)安装位置(图2—36)：在织机两侧各装一副，具体位置是在边撑杆的供纱侧和原动侧各安装一副，原动侧(右侧)一副可沿筘幅方向移动，以适应不同幅宽的织物需要。

边撑有各种不同的种类，根据不同的织物选择不同的规格，具体要根据织物的纱种、特数、组织及密度等进行选择。
2.边撑的种类和选择方法
边撑标记示意图图2—37所示。

边撑分环形边撑和橡胶辊边撑。
环形边撑适合于收缩率大的织物。
橡胶辊边撑适合于怕挂伤的织物。

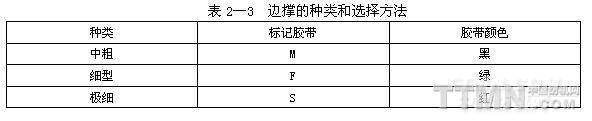

根据织物的不同，需要选择中粗目、细目、极细目边撑(表2—3)。

(1)边撑环数和针列数：
1列针有：①极细型48环②细型48环。
3列针有：①极细型30环②细型30环③中粗30环④极细24环⑤细型24环⑥中粗24环⑦极细15环。
5列针有：细型1环
(2)边撑种类和适用织物：
1列针极细48环：9.7 tex以上(60英支以下)的防羽绒布。
1列针细型48环：9.7～19.4 tex(30～60英支)的防羽绒布。
3列针极细30环：短纤维高密度宽幅织物。
3列针细型30环：5页综框缎纹防羽绒布和被单布。
3列针中粗30环：灯芯绒、被单布和厚牛仔布。
3列针极细24环：纱布、胶带布、皮革衬布、细薄毛织物、上等细布和绉类织物。
3列针细型24环：印花布、府绸、细平布、电光棉缎、青年布(色经白纬)、华达呢和牛仔布。
3列针中粗24环：劳动布和牛仔布。
3列针极细15环：衬衫牛津布和色织条格布。
5列针细型1环：经纱为长丝、纬纱为短纤维织物
