沈阳纺机在第十二届国际纺机展上展出了JWG9201A大V型筒子架。

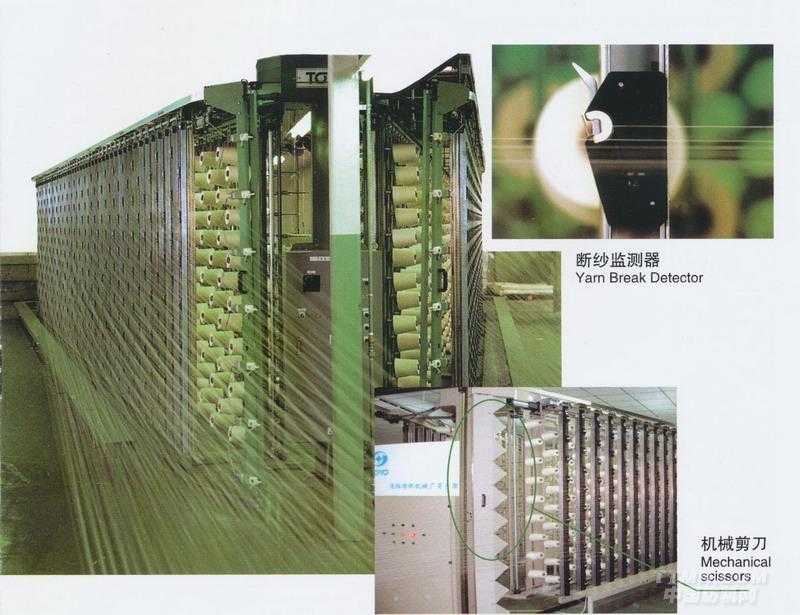

图为：大V型筒子架

大V型筒子架与原来的筒子架相比，从性能上、结构上都有着根本的不同。该机适用于 CGGA114、CGGA114B、CGGA114C、G1201等各种整经机的配套设备，适用于 97～3.64tex纯棉、化纤及混纺纱线。CGGA114B整经机速度可达 1200ｍ/min，制动距离≤3ｍ (800ｍ/min)。

JWG9201A大V型筒子架主要技术特点如下：

①适应纱线速度：400～1200ｍ/min；

②筒子架形式：大V筒子架2侧成 35°夹角，有利于经纱的低张力高速整经；而原筒子架2侧为6°，其纱线包绕角大，导纱通道多、张力大；

③换筒方式：采用电动循环链条集体换筒，一次换筒时间 2～3min，在筒子架外侧的筒子进行整经时，筒架内侧空锭杆可以做筒子储备，换筒时，按动按钮，由电机驱动链条运动，实现快速、集中换筒。停机时间短，工作效率高；

④锭距及锭数：上下共8层，分左右面，每面共54列，工作筒子864只，预备筒子928只；

⑤断头自停型式：光电式单纱自停；

⑥夹纱器型式：集体控制、气缸拉杆式夹纱器，配置了具有内置光电纱线探测器的最先进的夹纱器，可及时监测纱线的运行情况，确保纱线在低张力下的高速运行和停机时防止松纱，并且在出现断头时快速反应，防止断头带入经轴；

⑦预张力型式：2立柱式和 3立柱式 2种集体控制预张力结构，气动控制集体同步运动，定位气缸自动、准确地控制立柱相对位置，以适应不同纱支张力的需求。纱线通过张力杆上产生的包角的改变转化形成所需的张力，预张力机构随纱支品种的不同此机构可自动调整，且自动化程度较高。3立柱形式可扩展纱支品种的适用范围；

⑧自动预张力设置：运行前首先将纱线参数设置在终端上，待运行后预张力机构按设定值自动运行到指定位置。根据前后筒子架上纱线张力差异，预张力装置调整为从前到后逐渐减少,包角也逐渐减少，以保证在整个经轴上片纱张力非常均匀一致；

⑨配置机械剪纱装置：在换筒时，可直接用剪纱装置切断纱尾，实现快速、省力的换筒；

⑩清绒装置：每层均设有吹风管，侧向吹风，有良好的清绒效果；⑾单纱吹风装置：此吹风形式可针对飞花集中的夹纱部位将飞花吹净，以保证避免纱线由此产生的棉节瑕疵。

（整理 编辑：吴晶）
