立信染整市场推广技术论文

实时发布

(香港．2012 年 3 月 16 日)

细旦莫代尔/氨纶针织物的染色工艺

立信染整机械（深圳）有限公司

杨军涛

摘要：细旦莫代尔是高档服装面料的首选，但在染整加工过程中易产生毛羽、擦伤、折痕等问题。本文重点介绍了适合加工细旦莫代尔/氨纶混纺织物的环保型染整机械及工艺流程，并就这些易出现的疵点问题提出合理化建议。
关键词：细旦莫代尔；氨纶针织；立信 TEC 系列；独特喷嘴设计；折痕；起毛
一、前言

随着科技的发展，国内外开发了多种功能性新纤维材料。这些功能性新材料不但填补了传统纺织行业的不足，而且日渐提高了人们的生活品质，满足人们对纺织品"环保、舒适、保健、功能化"的要求。

　　细旦莫代尔，是由奥地利兰精公司研制。此种纤维由于纤度较细，大大降低了丝的刚度，增加丝的层状结构，增大比表面积和毛细效应，使纤维具有真丝般高雅光泽，并具有良好的吸湿散湿性。用细旦纤维做成的服装，舒适、美观、保暖、透气，有很好的悬垂性和丰满度，在防污性方面也有明显提高，是高档面料的首选。

细旦莫代尔在高端面料服饰上有着广阔的发展前景。但细旦莫代尔针织物在染整加工生产中易出现擦伤、折痕、起毛、起球等技术问题。由于这些新型面料的开发，对相应的染整工艺也提出了更多更高的要求。而目前印染行业对生态环境的日益破坏，也越来越引起人们的重视。因此，开发环保型的染整机械和新的染整工艺是当前的发展趋势。

根据以上情况，本文将阐述如何选择合适的染整机械和染整工艺对细旦莫代尔/氨纶针织物进行染整加工，使织物获得高质量的品质要求。
二、机器的选型
　　此种面料目前多在传统的卧式缸中染色，用卧式缸染色的缺点是：浴比大、载量低，不符合当前的环保趋势。而传统的"O"型缸加工此类布时又极容易产生折痕、起毛等疵点。立信最新开发的新一代环保型高温溢流染色机 TEC 系列具有低浴比、低张力、高质量的匀染性等特点，其创新的喷嘴设计更能有效的解决织物的折痕问题。因此，根据当前 的环保要求和该织物的特性选择立信的 TEC 系列（该系列机型有 MINITEC、MIDITEC 和 JUMBOTEC 三款）对细旦莫代尔织物进行染色加工。
三、细旦莫代尔/氨纶针织物染整加工工艺
1  织物组织
　50s 细旦莫代尔/30D 氨纶网眼针织布 （95%/5%）
2  工艺流程
    坯检→缝头→预定型→缝边（正面向内）→染色→开边、轧水、摆布→定型→成品检验→包装
3  预定型条件
    由于此布类含有氨纶，在染整加工过程中会收缩，因此此布种在染色前要进行预定型，防止其在染色过程中因收缩严重而影响染色效果。预定型的机器选择门富士定型机 MONTEX6500。预定型条件为：170℃×30m/min。
4  染色工艺及条件

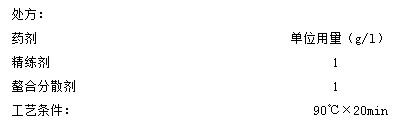

    4.1 煮布

在煮布时要注意以下几点：
●温水进布可以使织物快速的吸水，使纱线膨胀并达到饱满的状态，可以减少织物的折痕产生。另外，由于氨纶在织布时，会有油剂，温水进布，也可以加快油剂的溶解。因此，待温度升到 40℃后，才开始入布。
●由于该布类对折痕较敏感，因此要注意控制升降温速率。升降温速率最好控制在 0.5~1℃/min。
●对于浅色产品还需要进行漂白处理，漂白时纯碱和烧碱混合使用，且烧碱的用量不宜过高，最好不超过 1g/l，以避免烧碱对氨纶的损伤。

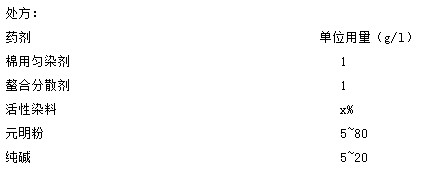

   4.2 染色


●细旦莫代尔对染料助剂较敏感，初染率高，半染时间短，染料一旦上染就很难移染。因此要选择染色重现性、配伍性及匀染性好，且对莫代尔纤维直接性中等的染料。
●加完纯碱之后，其 PH 值最好控制在 10.8~11.2 之间。
●在传统的溢流机染细旦莫代时，为防止染花，加料时间都较长。而 TEC 系列由于带有精密流量控制的加料系统和第二循环系统，可大幅缩短加料时间，并同时保证织物高质量的匀染性。
●独特的喷嘴设计可以使织物在染色过程中始终保持较松弛的状态，从而使织物折叠的地方不停地换位，大大改善织物的折色痕问题。

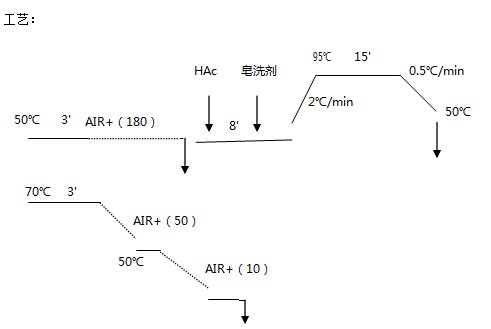

   4.3 洗水

●使用 TEC 系列配备的 AIR+洗水功能可减少间歇洗水的入、放水时间。同时通过设定指数（离子浓度）来自动监测洗水情况。
●皂煮前洗至指数 180（1800ppm=1.8g/l Na2/SO4）。而洗水至指数为 10（100ppm）时，浮色已可去除干净。
●配备预备缸功能的 TEC 系列可以提前准备下一缸用水，因此提前准备时，将冷水升温至温水，以减少因温差对布面的折痕问题。
●根据实际生产情况，部分产品还需要做固色和柔软处理。
5  开边、轧水、摆布→定型→成品检验→包装
   a. 出缸后不脱水，直接过开幅机轧水开边并将布摆整齐。
   b. 定型条件为：150℃×30m/min
四、技术关键点及控制措施
1. 由于此种布类对折痕较敏感，在制定染色工艺时要注意控制升降温速率，不宜过快。
2. 在染色时喷嘴压力不宜过大，否则会造成布面毛羽过多，影响布面效果。
3. 用 TEC 系列染色时，要开第二喷嘴。既可以保证高流量对匀染性的要求，又可以使织物在松弛的状态下染色，改善折痕问题。
4. 染色后不宜脱水，否则容易产生脱水痕。直接过开幅机进行轧水。
5. 出缸后应尽快安排定型烘干，不能长时间放置，否则容易出现纬向的折痕。
五、结论
1. 立信的 TEC 机型，由于其特殊的喷嘴设计，在低浴比条件下就可以解决布面折痕的问题。再加上低浴比、低张力和较好的匀染性等特点。完全满足对细旦莫代尔/氨纶织物的染色要求和环保要求。
2. TEC 系列缸身较低，对织物所产生的张力较低，因此可以较好的稳定细旦莫代尔/氨纶织物的幅宽和克重变化。
3. 细旦莫代尔织物在出缸后不能进行脱水，并要避免严重打扭、长时间堆放等，否则会出现明显的脱水痕和细皱。
4. 经实际生产证明，采用上述方法在 TEC 系列中染色后，可使细旦莫代尔/氨纶织物获得良好的染色品质。

参考文献：1.杨思煜.莫代尔氨纶混纺针织物的染整工艺〔J〕.印染,.2010,06(33):33~35.
                2.彭志忠.Model/棉弹力织物的染整加工〔J〕.印染,.2007,08(12):15~17.
--------------------------------------

如有传媒垂询，请联络：
立信染整机械有限公司
香港青衣长达路 22-28 号 8 楼
营业及市场部
市场经理
陈爱芳小姐
电话﹕(852) 2943 8365 / (86) 138 2873 8731
电邮﹕estherchan@fongs.com
网址﹕www.fongs.com
