YG020A型电子单纱强力机
发布时间:2011-08-25
本届展览会有关纤维和纺织品测试仪器、电子清纱器等参展单位共约118家,其中国外参展厂商有43家,国内约75家,比上届展览会增加了近20%。本届展览会有关测试仪器方面的展出单位、展出面积和展出仪器的数量都有所扩大,由于测试仪器的品种、型号繁多,展出单位也只能展示其部分产品或新产品,以下仅以实际展出的仪器为主,适当结合样本资 料作讨论分析。

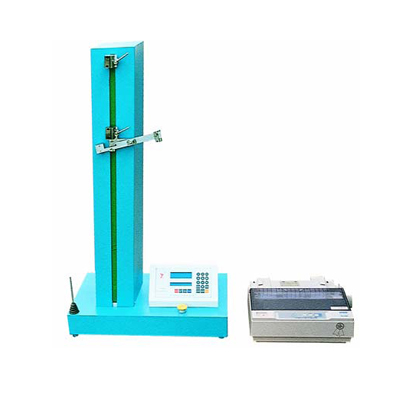

常州第二纺织机械有限公司展出YG020A型电子单纱强力机
一、用途
本仪器用于测定棉、毛、麻、丝、化纤等纱线及金属丝的抗拉断裂强力和断裂伸长和织物的撕破剥离试验。
二、结构原理
仪器的主机由底座箱体、立柱组成,底座箱体内有电气控制部件,底座箱体上部装有控制面板箱和插纱架。主柱内部装有电机,并通过齿形皮带副,丝杆副实现运动传递。上、下夹头采用偏心夹紧的方式,夹紧迅速方便,下夹头与丝杆螺母相连进行上、下运动,仪器结构简单可靠,外形造型美观,做试验时,只需根据需要用按键设置各种试验参数进行试验,仪器具有断电数据保存功能,操作和使用极为方便,况且仪器的传动精度高,重复性好,并采用高精度传感器(A型,传感器和表头使用美国托里多公司产品),同时可根据用户的具体需要配置PC机。
整个仪器的工作均在机内计算机的控制下进行,机内力传感器与上夹持器相联,试验时拉伸的纱线受力通过力传感器测出强力伸长由给出的步进电机脉冲数由计算机算出,最后机内计算机统计并通过打印机打印输出全部试验数据。
三、主要技术指标
1、型式:等速伸长型(CRE)
2、负荷测试范围:
YG020A-10 0-10000cN
YG020A-30 0-300N
3、负荷示值精度:± 1%
4、拉伸速度精度:±2%
5、预加张力:手动加张力
6、伸长测试范围:0~250mm
(夹持距离为500mm时)
7、拉伸速度:20~1200mm/min(无级可调)
8、试验次数:管数×次数≤300次
9、夹持距离:50~500mm(任意调节、推荐100、250mm)
10、 数据输出方式:显示:强力负荷值、管数、次数和伸长率
打印:断裂强力、断裂伸长率、断裂强度
11、电源及功耗:220V±10%,50Hz,0.3kw
四、适用标准: GB/T3916《单根纱线断裂强力和断裂伸长的测定》
ISO2062《测定单根纱线的断裂负荷和断裂伸长的方法》
