中国人民解放军第四八零六工厂ZJ1518型细纱机

发布时间:2011-06-09

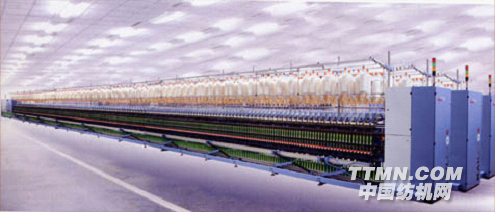

中国人民解放军第四八零六工厂ZJ1518型细纱机



    ZJ1518型细纱机为该厂新开发的产品。该机特点:锭数可达1008锭,可配集体落纱装置。主电机和钢领板电机均为变频控制,实现无级调速。应用精密的光电磁检测系统,实现整个纺纱过程故障报警和人工干预,有手动分部控制功能,方便调试。双面集聚纺装置,一边为三罗拉结构,另一边为四罗拉结构。

    展机216锭,现场演示锭速12500r/min,纺纱品种为纯棉Ne40,配集体落纱装置。



  ZJ1518型环锭细纱机是本厂新近开发的新型细纱设备,该机适用于棉及化纤的纯纺或混纺的细纱工序,以单程粗纱喂入,纺制织造、针织用纱,,配备集体落纱系统,方便快捷\可靠地实现上管、落纱等工序,具有高速、高效、高质量及可、\稳定等特点。经过改造可自络筒相连。
同步牵伸展传动系统:

同步牵伸传动系统,防止罗拉的扭振扭曲,使牵伸系统平稳、可靠,改善成纱质量,减少 断头。
中锤平衡方式:

采用重锤平衡方式,减少扭杆平衡疲劳引起的平衡失效,便于安装及平衡调试。

牵伸系统采用高精度无机械波罗拉及新型特种优质专件,寿命长,,保证成纱质量,降低使用成本。

新型三自动执行机构成形优良,运转可靠。

新型手刹型铝套管锭子:

新型手刹型铝套管锭子,运转高速、平稳、节能、便于操作。

电气控制系统:

先进的电气控制系统,主电机和钢令板电机均由变频控制,实现无级调速,集体落纱部件传动由伺服系统控制,运动准确到位,一流的气动元件为集体落纱正确实施提供保障。

检测系统:

应用精密的光点磁检测系统,实现整个防纱过程故障报警和人工干预,有手动分步控制功能,调试方便。



技术系统:



锭距
Spindle Gauge

锭数
No.of spindle

升降全程
lifting

钢令直径
Ring Dia

纺纱线密度
Yarn Count

适防捻度
Twist

70mm

600-1008

180铝套管锭子
Aluminium Spindles

38.40.42.45

4.86-97.2tex

230-1740T/m




锭速
Spindle Speed

牵伸倍数
Draft Ratio

捻向
Twist Direction

牵伸形式
Draft System

粗纱架
Roving Creel

锭子
Spindle

12000-20000

10-60倍(总牵伸)后区1.06-1.530

z

三罗拉长短皮圈摇夹加压

四排或六排吊锭

铝套管锭子带锭刹





技术系统:





合理的截面设计,既保障设备稳定又减少占地,可根据要求提供六排或八排吊锭特种纺纱。

使用说明:

(1)供气压力0.6Mpa,供气量0.5m3/分钟以上。
(2)上图为集体落纱气架展开尺寸。

(3)1008锭单台功率约48KW。
