韩嘉珅 李俊（东华大学服装学院）

    PTT纤维是聚对苯二甲酸丙二醇酯纤维的简称。PTT纤维兼具聚酯和聚酰胺的特性，手感柔软(模量低)．弹性和弹力回复性好，适用于服装衣料领域。利用其低温染色性，将PTT纤维与羊毛混纺开发新型纺织面料．不仅可以缓解羊毛产量的不足，为毛纺织品增添大量的花色品种，同时也可大大降低纺织品的成本。PTT／毛混纺织物既有纯毛织物挺括丰满、回弹性好等特点，又有化纤织物坚牢耐穿、尺寸稳定等特性.因此适合各消费层次的需要．具有巨大的市场潜力。随着PTT纤维的工业化，它的应用必将成为新的亮点，受到越来越广泛的关注。
    资料表明．PTT长丝的弹性来自于纤维大分子及其结构上的特性，因此长丝纱的拉伸回复性能将最充分地体现出PTT的特征，这与它的短纤纱在包括弹性在内的各项物理机械性能将受纤维间抱合力的影响是不同的。本文采用了各种百分含量的PTT短纤纱、长丝与毛混纺织物作为主要研究对象，通过实验来测试PTT／毛混纺织物弹性产品在小负荷、小伸长下的弹性特征以及应力松弛特征．以了解织物的回弹性能及其影响因素，为开发更加优良的弹力面料提供技术支持。
1 PTT／毛混纺织物的弹性性能测试

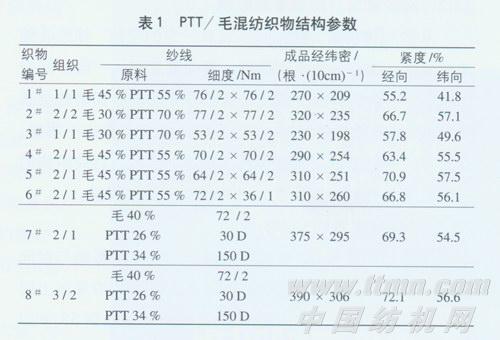

    PTT／毛混纺织物试样由上海三毛集团提供，结构参数见表1。
1．1定伸长重复拉伸实验
    试验仪器：HD 026N型电子织物强力仪。
    试验内容：参考行业标准FZ／T01062-1999(原ZBW04010—89)《弹性机织物的拉伸弹性试验方法》。拉伸速度为100 mm／min，定伸长率为10％。为了让织物试样的塑性得以充分体现，在定伸长率下以及拉伸回复后各停滞30 s。初步试验发现织物的弹性回复率在前6次拉伸循环中衰减最快．以后趋于稳定．所以重复拉伸次数定为10次．

1．2定负荷重复拉伸实验
    实验仪器：HD026N型电子织物强力仪。
    试验内容：参考行业标准FZ／T01062～1999(原ZBW04010．89)《弹性机织物的拉伸弹性试验方法》。拉伸速度为100 mm／min，定负荷为50 N。当试样拉伸至定负荷值时，瞬即以同样速度回复至零，如此反复共9次，第10次拉伸至定负荷下停顿60 s，而后以同样速度回复至零，再松弛停滞300 s，再按原速回复至零。
1．3应力松弛试验
    试验仪器：AGS-500ND岛津万能材料试验机(经过改造)。
    试验内容：拉伸速度50mm／min，定伸长率为10％松弛时间为600 s。
2织物弹性性能的分析
2．1  织物弹性回复性能及伸长能力

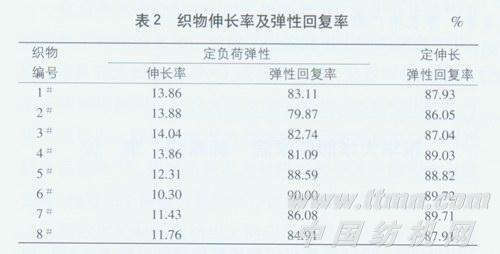

    测试结果如表2。
2．1．1织物弹性回复率与伸长率的关系
    从表2可以看出，弹性回复率是相对于各自的伸长能力而言的。一般情况下．弹性伸长率制约并影响着弹性回复率．织物伸长能力越大回复能力越差。测试织物在定伸长率10％时的回复率表明，织物的弹性回复性能很好。
2．I．2经向紧度对伸长率的影响
    从微观结构看，经纱间必须有一定的空隙．纬纱收缩才有余地，才有可能出现弹性。经向紧度越大．经纱间空隙越小．织物的伸长性能就会受到一定影响。实验数据表明，随着经向紧度的增加，平纹织物的伸长率变化不明显．而斜纹织物随着经向紧度的增大而减小，但当斜纹织物的经向紧度上升到一定程度时，伸长率已不是很好。
2．1.3纬向紧度对伸长率的影响
    实验结果显示．织物纬向紧度对伸长率的影响与经向紧度的趋势一致。当平纹织物纬向紧度增加到40％以上时便不再有明显变化．而斜纹织物在纬向紧度达到55％以上．伸长率急剧下降。因此平纹织物的上机密度要控制得比斜纹小。
2．1．4织物组织对织物弹性性能的影响
    从实验中得出．平纹织物的弹性伸长比斜纹织物差。这是由于织物回缩时，受到经纬纱的摩擦及经纬纱交织点的阻力．因此对于经纬纱交织点少的织物．回缩时所受阻力也小．因而织物弹性大。弹力织物组织一般应选择经纬交织点较少的松组织．如2／1、3／2，采用这类组织，布面经浮点多于纬浮点，故对纬向弹力织物的横向收缩有利。
2．2弹力织物的收紧力
    收紧力可以用来表示弹力织物对人体施加的收紧作用。人体着装后，因动作产生的皮肤伸展长，当服装的宽松量和服装与皮肤滑动量小于皮肤伸展时，就要由衣料的弹性伸长来抵偿，这个收紧力约束人体．使人体感到束缚感或收紧感。

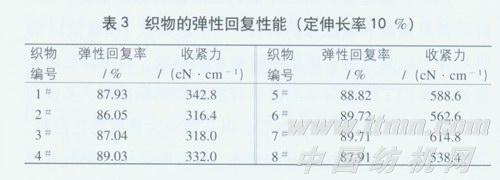

    每次实验可测得织物的初次和末次的弹性回复率、停置负荷。为便于对比，将停置负荷值转换为单位宽度织物上的负荷．把这个相对负荷定义为收紧力。在定伸长10％的条件下末次弹性回复性能见表3。据有关资料显示，市售的棉氨包芯纱织物的收紧力范围大致在200～300 cN／cm左右，而由表3可见，PTT／毛织物的收紧力至少在：300cN／cm以上．这一特征值得关注。本文认为在紧身衣等健美服装上PTT／毛混纺织物有着宽广的应用前景．而在某些要求收紧力小的场合，应适当减少PTT纱线的应用。
2．3织物的应力松弛特性

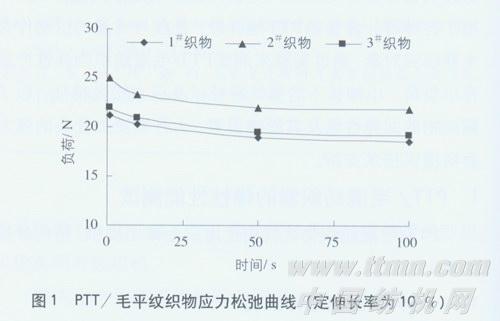

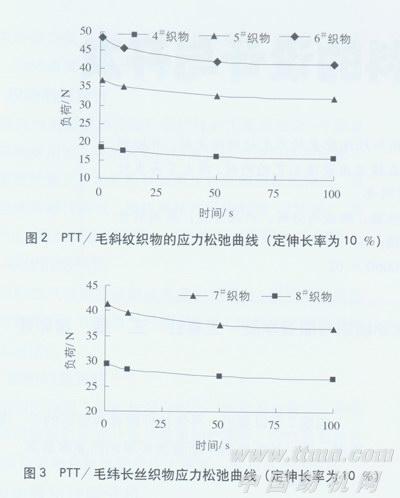

    纺织纤维的力学性能兼具弹性固体和粘性流体的变形特征，即它是一种粘弹性体，这种粘弹性体的力学性能典型表现是纺织材料具有应力松弛特性。在拉伸变形恒定的条件下，内部应力将随时间的延续继续不断的下降，这种现象叫做“应力松弛”。本文把具有相同组织或原料的织物分组进行应力松弛曲线(图1-3)的特征分析。
    PTT／毛织物的应力松弛曲线呈这样的规律：一开始，织物的内应力不断下降，随着时间的延续．内应力逐渐达到平衡状态。这是由于应力松弛过程也是高分子链构象变化的过程纤维拉伸后，由于分子链从卷曲构象变到比较舒展的构象。这时，分子链处于不稳定状态．随时间延长，通过分子链段张力方向的热运动．使内应力逐渐减小。当时间达到一定长度时，分子链热运动逐渐达到稳定状态，内应力逐渐趋于平衡。
3结论
    1)一般情况下，弹性伸长率制约并影响着弹性回复率，织物伸长能力越大回复能力越差。PTT／毛混纺织物的弹性回复性较好。
    2)对于PTT／毛混纺织物来说，很多因素的改变都会使织物的弹性发生变化．平纹织物的上机密度要控制得比斜纹织物小，如果要织造高伸长率的织物，紧度应满足一定要求。因此在织造弹力织物时，要综合考虑各项因素，使它们达到最佳的搭配，发挥弹力织物的弹性优势。
    3)通过对PTT／毛混纺织物与棉氨包芯纱织物收紧力的比较，可以认为在紧身衣等健美服装上PTT／毛混纺织物有着宽广的应用前景。
    4)PTT／毛织物的应力松弛曲线特征：一开始，织物的内应力不断下降，随着时间的延续，内应力逐渐达到平衡状态。
