胡永智 魏爱华 谢秀云（山东德棉股份有限公司）
在EJM128K型细纱机上配套瑞士Bracker公司钢领、钢丝圈，在CJ9．7 tex品种上进行了纺纱试验，对钢丝圈型号、钢丝圈使用周期及纺纱速度进行了试验优选。实践表明，进口Bracker钢领、钢丝圈纺纱速度高，使用周期长，成纱质量稳定，生产效率提高。
去年我公司对3万纱锭的细纱机进行了改造，安装了国内较先进的FA507型和EJM128K型细纱机，随后又购置了瑞士Bracker公司钢领、钢丝圈与之配套。随着设备性能的提高与进口器材的使用，我公司的纺纱产量、质量、效率都有了明显提高。
1进口钢领的安装
设备的安装质量直接影响着成纱质量，而钢领的合理安装是关键。除了要求纱锭的旋转不能有震动，钢领和纱锭的中心位置要一致外，钢领还要牢固安装在底座的水平方向上，使气圈中心位置一致。
Braeker钢领的优点是它完全不需要任何“走熟”期，也不需要清洗、回磨，新钢领的特殊金属表面正是钢丝圈非常理想的润滑轨道。
2进口钢丝圈的选择
钢丝圈的选择要根据纺纱号数、工艺条件、速度来选择型号和重量，我们在使用过程中应用手感、目测观察纺纱过程来选择。手感：手感接头张力有弹性，接头容易、无提不动现象。特别是满纱，卷绕小直径时，气圈要有弹性。目测：观察气圈的形态，气圈要正，既不碰纱管管头，又不碰击隔纱板。

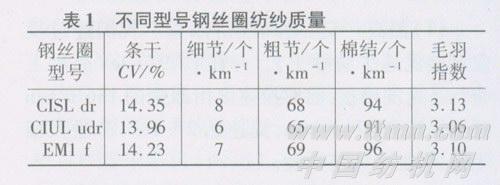

在纺CJ 9．7 rex时，经过对CISLdr型、CIULudr型、EM1 f型钢丝圈进行反复试验，优选了CIUL udr 型钢丝圈，见表1。
3进口钢领、钢丝圈的提速试验
为了充分发挥进口器材的效能，我们在EJM128K型细纱机、CJ 9．7 tex品种上进行了提速试验，结果见表2。
从表2试验结果可以看出，随着细纱机速度的提高，成纱质量依然保持较好水平。经过综合考虑设备、操作、适用性等各方面因素，最后细纱前罗拉速度选定为174 r／min。
4进口钢丝圈使用周期试验
进口钢丝圈寿命较长，为了稳定成纱质量，合理使用钢丝圈，我们又在CJ 9．7 tex品种上对CIUL udr 9／0型钢丝圈的使用周期进行了试验，结果见表3。
从表3试验结果可以看出，瑞士钢丝圈在使用到一个月时各项质量指标能满足要求，挡车工反映运转良好，最后确定更换周期为一个月。
5 Bracker钢领、钢丝圈的特点
(1)提高产量、增加经济效益。我们经过反复试验优选了纺纱工艺，并在CJ 9．7 tex品种上进行了速度调整，前罗拉速度由原来的136 r／min逐步提高到174 r／min，提速达27．9％，产量大幅上升，增加了经济效益。
(2)降低成本，节约用工。瑞士钢丝圈、钢领投入使用后，生产上井然有序，钢丝圈的使用周期由原来的1l天调整到30天，减少了揩车的停车时间。而钢领上车后，不用拆卸，不用复磨，使保全工作量大大降低，节约了用工，降低了生产成本，提高了劳动生产率。
(3)百管断头降低，提高了生产效率。技改之前CJ 9．7 tex品种的50万米百管断头总根数为118根，更换了进口钢领、钢丝圈在提速的情况下，百管断头总根数降到86根，生产效率提高。
(4)成纱条干CV稳定，提高了布面质量。瑞士钢领、钢丝圈投入使用后，质量指标稳定，条干CV值一直稳定在13．50％左右，粗节、细节、棉 结、CVb值均达到乌斯特公报25％的水平，使织机效率提高，保证了布面质量。
6 结束语
Bracker钢领、钢丝圈具有较好的滑动性能，摩擦力小、使用寿命长，并适应于高速纺纱。我们在技改的3万纱锭上进行推广应用后，平均增产达23．6％。而且质量稳定，成本降低，提高了劳动生产率，取得了良好的经济效益。
