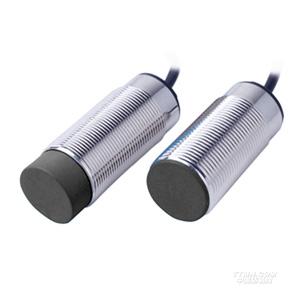

电感式传感器--增强远距离型
时间：2012年10月25日
上海索能自动化系统有限公司 |
|
| 联系人: | 电话:021-50790801-22 |
| 传真:021-50790803 | 地址:上海市浦东区张江高科蔡伦路150号 |
| 邮编:201203 | 邮箱:sonongrace@163.com |
| 网址:http://www.sonon.com.cn | |
SN18X四线（直流）
|
尺寸 |
M18 |
||||
|
型号 |
SN18X-08BPC |
SN18X-12DPC |
SN18X-08BNC |
SN18X-12DNC |
|
|
输出方式 |
PNP |
PNP |
NPN |
NPN |
|
|
额定动作距离 |
8mm齐平 |
12mm非齐平 |
8mm齐平 |
12mm非齐平 |
|
|
设定距离 |
0~6.4mm |
0~9.6mm |
0~6.4mm |
0~9.6mm |
|
|
检测物体 |
金属 |
||||
|
标准检测体 |
27×27×1t的Q235A钢板 |
||||
|
类型 |
直流四线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
200Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~50Hz上下振幅1.5mm |
||||
|
保护结构 |
IEC规格 IP67 |
||||
|
连接方式 |
导线引出型（标准导线长 2m） |
||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
|
尺寸图： |
SN30X三线（直流）
|
尺寸 |
M30 |
||||||||
|
型 号 |
SN30X- 15BPA |
SN30X- 15BPB |
SN30X- 22DPA |
SN30X- 22DPB |
SN30X- 15BNA |
SN30X- 15BNB |
SN30X- 22DNA |
SN30X- 22DNB |
|
|
输出形式 |
PNP |
NPN |
|||||||
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
15mm齐平 |
22mm非齐平 |
15mm齐平 |
22mm非齐平 |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||||||
|
类型 |
直流三线 |
||||||||
|
工作电压 |
DC10-30V |
||||||||
|
响应频率 |
300Hz 150Hz |
||||||||
|
泄露电流 |
100uA以下 |
||||||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||||||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线连接（标准导线2m） |
||||||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||||||
|
检测面 |
PBT |
||||||||
* 直流开关部的应答频率数为平均值。
SN30X四线（直流）
|
尺寸 |
M30 |
||||
|
型号 |
SN30X-15BPC |
SN30X-22DPC |
SN30X-15BNC |
SN30X-22DNC |
|
|
输出方式 |
PNP |
PNP |
NPN |
NPN |
|
|
额定动作距离 |
0~15mm齐平 |
0~22mm非齐平 |
0~15mm齐平 |
0~22mm非齐平 |
|
|
检测物体 |
金属 |
||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||
|
类型 |
直流四线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
150Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||
|
保护结构 |
IEC规格 IP67 |
||||
|
连接方式 |
导线连接（标准导线为2m） |
||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
SN30X（两线）
|
尺寸 |
M30 |
||||||||
|
型 号 |
SN30X- 15BLA |
SN30X- 15BLB |
SN30X- 22DLA |
SN30X- 22DLB |
SN30X- 15BAA |
SN30X- 15BAB |
SN30X- 22DAA |
SN30X- 22DAB |
|
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
检测距离（mm） |
0~15mm齐平 |
0~22mm非齐平 |
0~15mm齐平 |
0~22mm非齐平 |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||||||
|
类型 |
直流两线 |
交流两线 |
|||||||
|
工作电压 |
DC10-30V |
AC90~220（20~270V）70/60Hz |
|||||||
|
响应频率 |
20Hz |
20Hz |
|||||||
|
泄露电流 |
0.6mA以下 |
2mA以下（AC220V 50/60Hz） |
|||||||
|
控制 输出 |
残留电压 |
4V以下（及导线长2m时） |
6V以下（及导线长2m时） |
||||||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
400mA(AC220V 70/60Hz) |
|||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护输出短路保护（200mA以上） |
脉冲吸收 |
|||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃ |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线连接（标准导线2m） |
||||||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||||||
|
检测面 |
PBT |
||||||||
* 直流开关部的应答频率数为平均值。
