超小尺寸直流伺服驱动器DCS303

时间：2012年01月17日

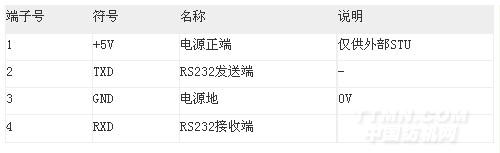

RS232通讯端口

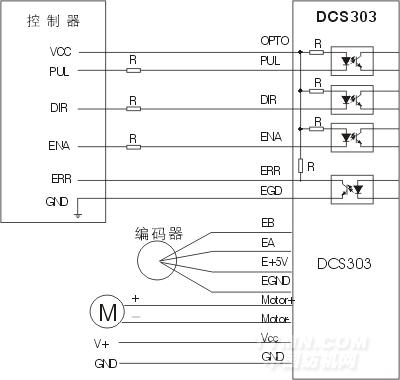

典型接线图

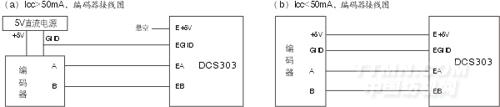

编码器接线图

DCS303的编码器接线只能采用AB单端输入。

当编码器所需电流ICC〉50mA时，需外加5V电源单独给编码器供电，同时需要保证编码器和DCS303共地，如图a)所示。

当编码器所需电流ICC〈50mA时，可由DCS303直接供电，此时应将EGND接编码器GND地端，E+5V接编码器Vcc，如图b)所示。
