40BL(3)(ST)系列
时间：2012年06月23日
深圳市智控科技有限公司 |
|
| 联系人:熊青山 | 电话:86-0755-27811203 |
| 传真:86-0755-27833357 | 地址:深圳市宝安13区邮电大厦1009室 |
| 邮编:518125 | 邮箱:info@stonker.com.cn |
| 网址:http://www.stonker.com.cn | |
.jpg)

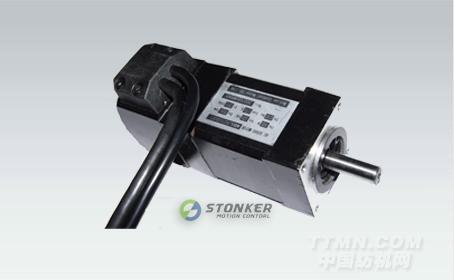

40BL(3)(ST)系列体积超小，应用范围广泛。
转子转动惯量小，适合高频率动作。
1、性能参数表
|
参数
|
符号
|
单位
|
型号
|
||
|
A03-30
|
B05-30
|
C10-30
|
|||
|
额定输出功率
|
PN
|
W
|
30
|
50
|
100
|
|
配套驱动器型号
|
|
|
PSDA-1023A1
|
||
|
额定电源电压
|
V1N
|
V
|
220V(AC)
|
||
|
额定转速
|
nN
|
rpm
|
3000
|
||
|
额定转矩
|
TN
|
Nm
|
0.0955
|
0.159
|
0.318
|
|
峰值转矩（瞬间）
|
TP
|
Nm
|
0.287
|
0.477
|
0.954
|
|
最高转速
|
nP
|
rpm
|
5000
|
||
|
电势系数
|
ke
|
Vs/rad
|
0.108
|
0.127
|
0.127
|
|
转矩系数
|
kt
|
Nm/A
|
0.108
|
0.127
|
0.127
|
|
转子惯量
|
Jr
|
Kgm2
|
1.31×10-6
|
2.11×10-6
|
4.11×10-6
|
|
电枢绕组(线间)电阻
|
R
|
Ω
|
22.7
|
15.0
|
5.87
|
|
电枢绕组(线间)电感
|
L
|
mH
|
34.3
|
23.7
|
10.2
|
|
摩擦和磁滞转矩
|
Tf
|
Nm
|
0.003
|
0.00493
|
0.00986
|
|
阻尼系数
|
β
|
Nms/rad
|
0.768×10-5
|
1.28×10-5
|
2.56×10-5
|
|
额定线电流（有效值）
|
IN
|
A
|
0.729
|
1.03
|
2.58
|
|
额定线电压（有效值）
|
VN
|
V
|
47.9
|
50.5
|
51.7
|
|
峰值电流（有效值）
|
IP
|
A
|
2.19
|
3.09
|
7.74
|
|
额定功率增长率
|
QN
|
KW/sec
|
6.96
|
12.0
|
24.6
|
|
机械时间常数
|
Tm
|
msec
|
2.55
|
1.95
|
1.47
|
|
电气时间常数
|
Te
|
msec
|
1.51
|
1.58
|
1.74
|
|
重量
|
G
|
Kg
|
|
0.41
|
|
|
速度、位置传感器
|
光学编码器（1NC：2000PPR，2500PPR）
|
||||
|
工作制
|
连续
|
||||
|
绝缘等级
|
B级
|
||||
|
绝缘耐压
|
AC1500V，1分钟
|
||||
|
绝缘电阻
|
DC500V，10M以上
|
||||
|
结构
|
全封闭，自冷式
|
||||
|
振动
|
2.5G以下
|
||||
|
海拔
|
1000m以下
|
||||
|
使用温度、湿度
|
温度：0~40℃；湿度：90%RH以下（不结霜条件）
|
||||
|
保存温度、湿度
|
温度：-20~60℃；湿度：90%RH以下（不结霜条件）
|
||||
|
安装方式
|
法兰安装
|
||||
