电容式传感器--金属圆柱型系列
时间：2012年10月25日
上海索能自动化系统有限公司 |
|
| 联系人: | 电话:021-50790801-22 |
| 传真:021-50790803 | 地址:上海市浦东区张江高科蔡伦路150号 |
| 邮编:201203 | 邮箱:sonongrace@163.com |
| 网址:http://www.sonon.com.cn | |
|
尺寸图： |

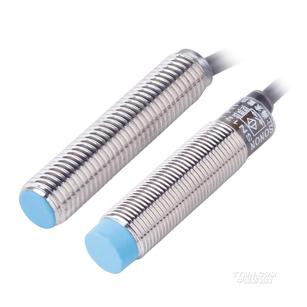

CN12三线（直流）
|
尺寸 |
M12 |
||||
|
型号 |
CN12-02BPA |
CN12-04DPB |
CN12-02BNA |
CN12-04DNB |
|
|
输出形式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
2mm齐平 |
4mm非齐平 |
2mm齐平 |
4mm非齐平 |
|
|
设定距离 |
0~3.2mm |
||||
|
检测物体 |
任何物体 |
||||
|
标准检测体 |
18×18×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
50Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
连接方式 |
PVC导线连接 |
||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
尺寸图：

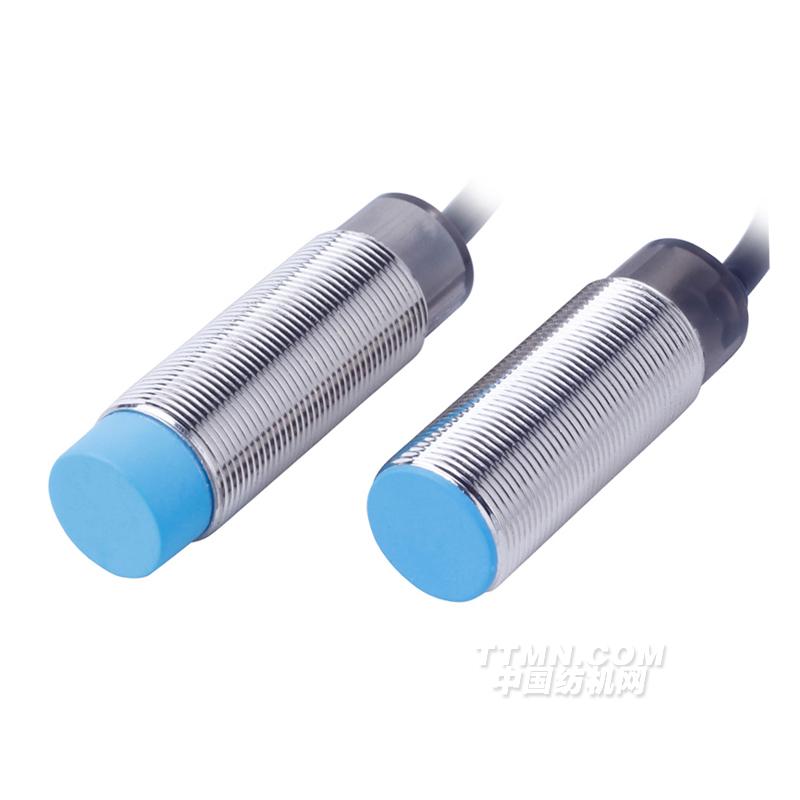

CN18三线（直流）
|
尺寸 |
M18 |
||||
|
型号 |
CN18-05BPA |
CN18-08DPB |
CN18-05BNA |
CN18-08DNB |
|
|
输出形式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
5mm齐平 |
8mm非齐平 |
5mm齐平 |
8mm非齐平 |
|
|
设定距离 |
0~6.4mm |
||||
|
检测物体 |
任何物体 |
||||
|
标准检测体 |
27×27×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
50Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
连接方式 |
PVC导线连接 |
||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
