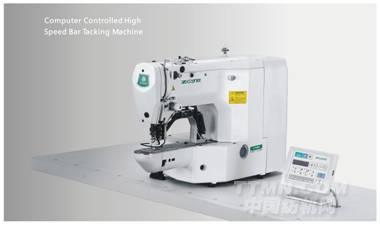

中捷ZJ1900B高速电子套结机

来源：中国纺织服装机械网  发布时间:2012-04-17

ZJ1900B高速电子套结机是中捷缝纫机股份有限公司全系列直驱产品的代表作之一，该产品在中国缝制机械协会于2011年9月26日颁发的缝制机械行业“十一五”科技创新成果奖上荣获二等奖。

主要性能特点：
　　(1)高效的生产性能：最高缝纫速度达每分钟3 000转；通过高速的性能，能快速启动和终止缝制，通过高速的切线及抬压脚速度，大幅缩短了缝制循环时间。
　　(2)可在起缝点进行调整：起缝点可向X、Y方向移动，配合压脚形状可以调整缝制花样的位置。
　　(3)优质的缝制品质：装载了新开发的面线夹线机构。它可以防止启缝时的松线，以及布料反面的鸟巢现象，且消除了面线被污染的情况；通过进一步改进切线结构，使切线后留在布料反面的线头残余量变短。
　　(4)消除了油污：通过采用先进的干机头化技术，针杆、挑线杆等采用国际先进的DLC镀膜技术，更加耐磨，实现了无机油化；旋梭处是通过油窗提供微量干净的机油润滑。
　　(5)广阔的缝制范围和多样化的缝制花样：具备了纵30毫米×横40毫米的缝制范围，可对应多样化的套结形状；缝制功能更加强大，在原来的套结 基础上还增加了半月套结，圆形套结及菊花孔锁眼等50多个种类的缝制花样，且加载了ZJ1900A的常用缝制花样；在ZJ1900A上使用的数据(EP- ROM)也能在ZJ1900B上进行缝制使用。
　　(6)新型的自动抬压脚和剪线机构：标准装备了新型的脉冲马达式自动抬压脚机构和剪线机构，减轻了操作者的疲劳强度；可以方便地从第1段行程切换到第2段行程，第2段行程可通过操作面板来设定中间停止的高度；压脚高度最大可以达到17毫米。

(7)丰富的辅助配件：ZJ1900B类型包括S规格(标准)、H规格(厚料)、F规格(内衣)、M规格(针织)、W规格(厚料·大旋梭)这5 种类型：可根据用途选择合适的类型。增强了机针的穿透力，提高了H规格对于厚料的对应能力；W规格通过采用大旋梭，减少了更换底线的频率，提高了工作效 率。
　　(8)优越的操作性能：通过小型AC伺服马达直接连接的直接驱动式机头(无皮带)，反应灵敏、启动和停止精度高。即使在高速运转情况下也能创造出低振动、低噪声的舒适的工作环境；在机头处设置了手轮，更方便确认机针的落针点。
　　(9)性能稳定的控制箱：控制箱中采用性能优越的开关电源供电，在电压波动较大的情况下可正常使用；通过详细的错误显示，可以在工作前就防止故障的产生。
　　(10)使用方便的操作面板：花样号码，扩大、缩小率，缝制速度等可通过按键在操作面板上简单地输入；可以通过花样键P1-P50登录标准花 样。在P1-P30上可通过单独按花样键就能显示花样，可在上面登录25个使用频率较高的花样，有助于提高操作性；可以登录20个不同的循环缝程序，每个 循环缝最多可组合50个花样；倾斜的操作盘便于操作者观看使用，可安装在台板的上下左右位置。
　　主要技术参数：
　　ZJ1900BSS(standard)--适合一般服装类
ZJ1900BFS(underwear)--适合女装内衣、弹性布料类
ZJ1900BHS(heavy material)--适合牛仔裤、衣袋类、鞋类
ZJ1900BMS(knitting)--适合T恤针织布料类

型号	机针型号	自动剪线	缝制范围 (mm)	摆梭	挡线	压脚提升高度 (mm)	最高缝速 (r/min)
ZJ1900BSS	DP×5 16#	√	30×40	√	√	17	2 700
ZJ1900BHS	DP×17 19#	√	20×40	√	√	17	2 700
ZJ1900BFS	DP×5 11#	√	20×40	√	√	17	2 700
ZJ1900BMS	DP×5 11#	√	20×40	√	√	17	2 700
