经停片的种类和技术要求:

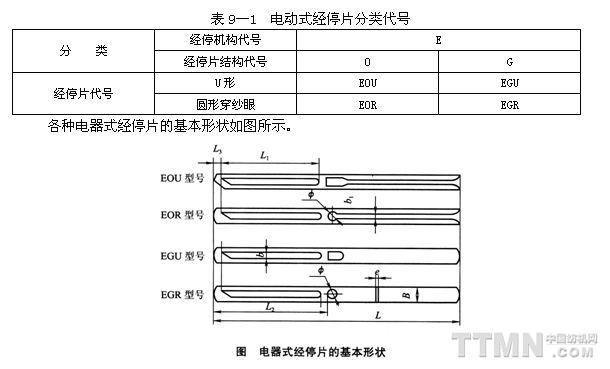

一、经停片的种类 根据自停装置的形式,经停片可分为机械式经停机构用经停片(M形)和电器式经停机构用经停片(E形);根据经停片的结构,可把经停片分为开口型(O形)和闭口型(G形);根据穿纱眼的形状,又可把经停片分为U形穿纱眼型(代号U)和圆形穿纱眼型(代号R)两种型号。 无梭织机由于织机速度较高,因此使用电器式经停片;又由于U形穿纱眼对纱线的磨损比 R形穿纱眼对纱线的磨损相对较小,所以无梭织机多用U形眼电器式经停片。电器式经停片的分类代号见表9—1。

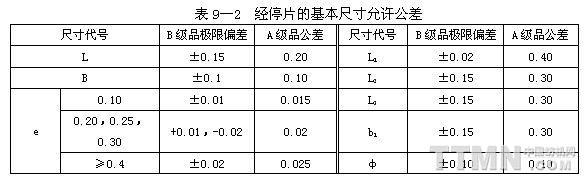

二、经停片的技术要求 (1)各类经停片的基本尺寸允许公差(表9—2)。
注 A级品公差带应在B级品公差带内。 B尺寸代号见上图。

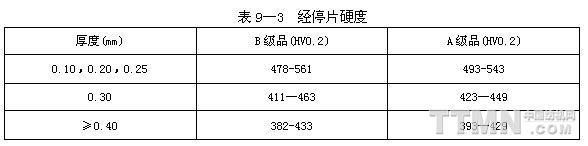

(2)经停片硬度要求(表9—3)。
(3)经停片的材料采用55号、60号优质碳素钢或质量相当的钢材。 (4)经停片应平直,平面度:B级品为0.40mm,A级品为0.20mm。 (5)经停片的槽对经停片中心线的对称度为0.20mm。 (6)经停片应经表面电镀处理,不得出现基体暴露现象。穿纱眼边缘到上槽边缘中心处镀层厚度:A级品不小于0.005 mm,B级品不小于0.015 mm。 (7)经停片必须表面光滑。穿纱眼内应圆滑,无毛刺,无刃口,表面镀层不得有缺陷。
|
