悬挂式热风烘燥机
悬挂式热风烘燥机的特点是织物在烘房内呈悬挂状态松式烘燥，织物承受张力很小，组织结构不易变形。适用于中长仿毛织物、长毛绒织物和某些化纤织物、丝织物、针织物等织物的烘燥。但速度较低，一般为20～60m／min。以水蒸气为热源，烘房内的温度一般为100～120°C。
此类烘燥机按织物成环形状可分为长环和短环两种，若按织物悬挂层数可分为单层和多
层。主要根据织物的厚薄轻重、张力大小要求以及成环难易等选用。
1．悬挂式长环热风烘燥机

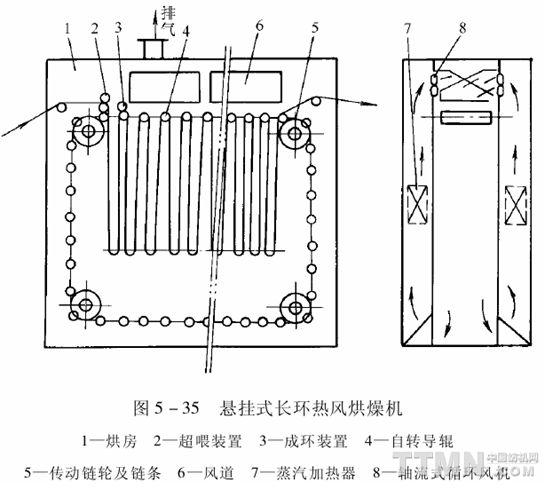

如图5-35所示。供悬挂织物的小导辊两端由链相连，形成环状导辊循环链。根据织物
成环长度要求不同，经变速装置可调整进布与导辊链的线速度差。布环长度一般为1.5～2m。进布成环装置除可采用喂布辊外，对不宜压轧的织物可采用喷风成环装置。为防止传动链上的导辊粘阳树脂或其他整理剂，避免烘燥不匀而产生树脂或其他整理剂的泳移，导辊的一端装有小链轮，与固定链条啮合，或装有齿轮，与固定齿条啮合，使导辊被传动链带动时能产生中低速自转。这种烘燥机可供高档棉织物、涤／棉织物、丝绸、锦纶、粘胶纤维等织物的松式烘燥或焙烘。烘房容布量达240m。
这种烘燥机的特点是结构简单，维修方便，设备不易损坏。但烘房热损失较多，温度不易升高。
2．悬挂式单层短环热风烘燥机

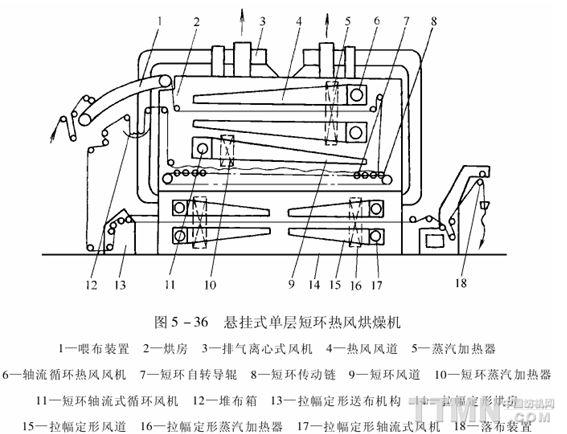

如图5—36所示。烘燥时布环较短，实际上织物是由导辊循环链上缓缓自转的导辊托着

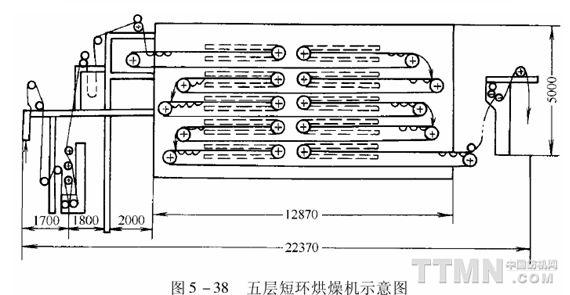

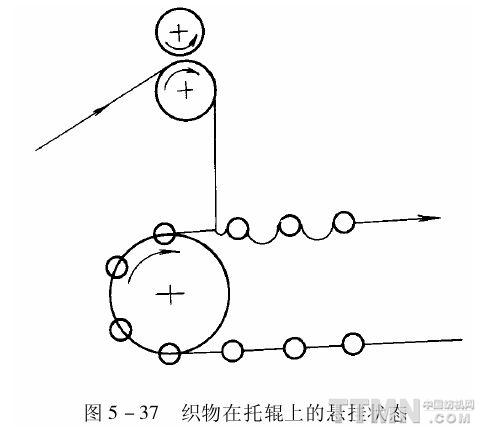

运行的。在两辊之间，织物稍呈悬挂状(图5-37)。因此，常把导辊称作托辊。热空气从织物上下的风嘴喷向织物两面，风速分别约为13m／s和7m／s，使织物短环不被吹乱。这种短环热风烘燥机除单层结构外，还有双层至五层的多层结构，如图5-38所示。这种烘燥机结构更紧凑，占地也少。但因烘房较高，操作检修不方便。
悬挂式热风烘燥机车速较低，大部分机件寿命较长，其结构又与布(针)铗式热风烘燥机相似，有关设备维修保养方法可参照表5-3和表5-4。
|
