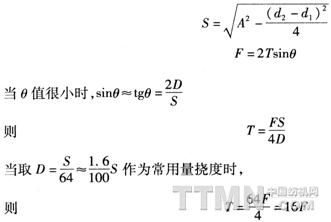

(二)带的张紧及安装 将传动带进行适当的张紧,使传动带具有一定的预紧力是带传动正常工作的重要因素。预紧力不足,带将在带轮上打滑,会使传递载荷的能力和效率降低,带的工作面磨损,小带轮急剧发热,有时还会导致带的振动。同步带还会因啮合不良而跳齿,甚至从带轮上脱落。预紧力过大,会使带的寿命降低,轴和轴承上的载荷增大,加剧轴承的发热和磨损。 带传动,其轴间距一般应能调整,以便张紧和更换传动带。张紧的方法有: (1)移动一个带轮,使轴间距改变,一般是调节电动机的位置。 (2)利用一个位置可调的张紧轮进行调节。 (3)改变带长。对有接头的平带,常采用定期截去带长,使带张紧。 测量张力的方法:在带与两带轮的切点间的长度S中点处施加一垂直于带的压力F,使其产生挠度D,如图1—49所示,就可得出带的张力T,这些因素之间的关系式如下:
图中S为带与两带轮相切点间的距离;θ为带下垂后与原来带边的夹角(°);d1为大带轮外径(mm);d2为小带轮外径(mm)。
带的安装要求: (1)普通V形带和窄V形带不得混用。 (2)多根带传动时,为使各带受载均衡,带的配合公差不应大于允许规定的数值。 (3)各带轮轴线应相互平行,各带轮相对应的V形型槽对称平面应重合。 (4)带装入轮槽前,应先调小中心矩,不得强行撬人。 (5)中心距调整应使带的张紧适度,所需初张紧力可按上述方法控制。
|
