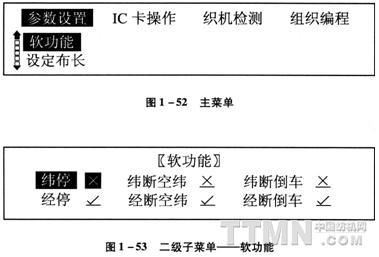

五、电子计算机的存储与使用 以CR—1000型剑杆织机为例说明。 电控箱上电后,液晶上显示主菜单,有参数设置、IC卡操作、织机检测、组织编程四项。主菜单第一项是“参数设置”,“回车”选中该项后,液晶屏显示主菜单如图1—52:此时可按“→”“←”键移动反色选择条,或按“回车”键选中菜单中某项。

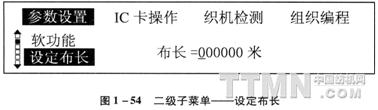

“参数设置”项下面显示的是该项的二级子菜单,菜单的左边是一个选项指示条,指示条的上下两个箭头指示反色选择条是否到菜单顶或底,反色条到顶上箭头空,否则上箭头实,反色条到底下箭头空,否则下箭头实。该二级子菜单共六项,对应选项指示条的六个方框,按“↑”“↓”键可一起移动反色条和选项指示条的指示块,按“回车”键选中选项,按“口/■”键返回主菜单。二级菜单的第一项是“软功能”,选中该项后,液晶屏显示如图1—53。 “软功能”共六个设置项,断纬、断经是否停车,断纬、断经是否空织一纬,断纬、断经是否倒车寻纬,“×”表示否定,“√”表示肯定,“→”“←”“↑”“↓”键移动反色条,“口/■”键切换“×”“√”,“回车”键确认退出到主菜单。二级菜单的第二项是“设定布长”,按“↓”键,移动反色条到“设定布长”,按“回车”键选中该项,液晶屏显示如图1—54。

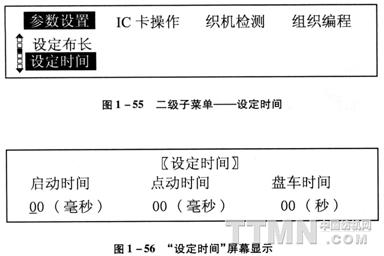

等号后是曾经设定的布长值,如果是第一次设定,显示“000000米”。布长输入从左边第一位开始,光标指到该位上,此时可直接按数字键输人数字,光标自动后移一位,或按“→”“←”键移动光标到需要输入的位,再按数字键输人数字,光标在最后一位时,再移动,光标将回到第一位,输入完成,按“回车”键确认退出到二级菜单。例如,当前显示“000000米”,想设定布长1500米,可直接输入“0”“0”“1”“5”,“回车”确认,或移动光标到第三位,再输入“1”“5”,“回车”确认。二级菜单的第三项是“设定时间”,按“↓”键,移动反色条到“设定时间”,如图1—55。 按“回车”键选中该项,进入“设定时间”屏,显示如图1—56。

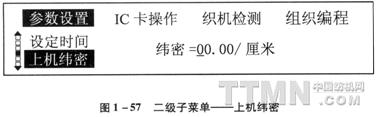

“启动时间”是指“开车”按钮按下后,离合器60V电压启动的时间,以毫秒为单位。“点动时间”是指自动点动的时间,以毫秒为单位。“盘车时间”是指关闭主电动机电源后,离合器延时上电时间。因为手动盘车时必须关闭主电动机,而主电动机刚关闭时,依靠惯性仍会继续旋转,此延时时间是为了等待主电动机停稳,再手动盘车,以防发生意外,“盘车时间”以秒为单位。第一次设定时三个时间都是“00”,时间的输入与布长输入相似,可直接输入数字,也可先移动光标再输数字,光标在六位数字间循环移动,“回车”确认退出到主菜单。二级菜单的第四项是“上机纬密”,按“↓”键,移动反色条到“上机纬密”,按“回车”键选中该项,显示如图1—57。
|
