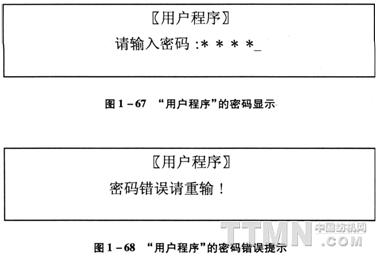

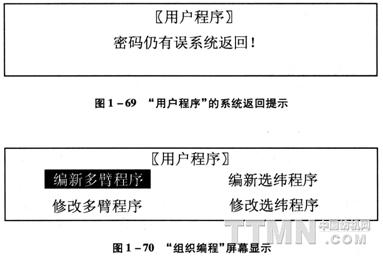

屏幕提示进入此项需输入密码，本系统使用固定密码“1234”，依次按“1”、“2”、“3”、“4”，光标后移如图1—67，密码不可见，此时“回车”即可进入“组织编程”，数字输错或多输，系统将给出出错提示如图1—68，按“回车”重新输入，允许试三次，第三次输入错误，提示系统返回如图1—69，按“回车”键返回主菜单。

密码确认正确，进入“组织编程”后，屏幕显示如图1—70。

“组织编程”的二级菜单共有四个选项，按“↑”“↓”“→”“←”键，可移动反色条，任选其中一项，“回车”键选中该项，“□/■”键返回主菜单。

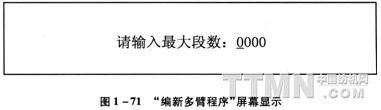

选中“编新多臂程序”项，屏幕提示输入最大段数，如图1—71，按数字键输人多臂程序的最大段数，这一款电控箱的多臂程序设定容量为6000段，输入的最大段数为0或超过6000都视为无效。例如，新多臂程序共20段，依次输入“0”“0”“2”“0”，“回车”确认。

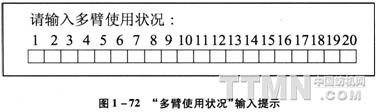

正确输入最大段数后，屏幕提示输入多臂使用状况，如图1—72。

多臂使用状况是指，所有20片多臂中的哪几片将被使用。在此状态下，键盘上按键的第二功能起作用，1-20个数字键对应1—20个臂，每按一次键，对应臂的状态变换一次，对应的方框或空或实，空表示该片多臂禁用，实表示该片多臂将被使用，被禁用的多臂在多臂编程时输入无效，按要求输入完成后，“回车”确认进人多臂编程。

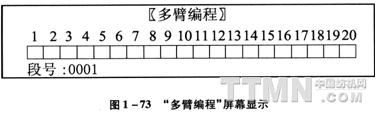

进入多臂编程后，屏幕显示如图1—73。

由于是新编程序，因此首先将存储空间清零，并从第一段开始编写，此时键盘上的第二功能起作用，1—20个数字键对应1—20个臂，每按一次数字键，对应臂的状态变换一次，对应的方框或空或实，空表示该片多臂开口时在下面，实表示该片多臂开口时在上面。一段组织编完后，按“一”键段号加一，加到最大段数后，再加一返回到第一段。按“一”键段号减一，减到第一段后，再减一返回到最大段数。如加减的段数太多，可按住“→”键或“←”键，两秒钟后，段数将自动快速加一或减一，直到按键抬起。编程结束后，检查无误，“回车”确认退出到二级菜单。
选中“修改多臂程序”，屏幕不再提示输入最大段数，而直接进入修改程序，显示仍如图1—72。与新编程序不同，进入修改程序后不会对存储区清零，而是显示已存内容，以供修改，修改的方法与新编程序相同。修改完成，“回车”确认退出到二级菜单。

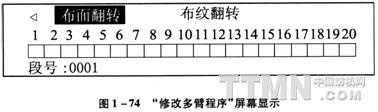

在“修改多臂程序”中按“□/■”键，屏幕上部将弹出一个隐含的功能菜单，如图1—74。

隐含菜单中的各项功能，是专为方便用户而设计，目前已有两个功能“布面翻转”和“布纹翻转”。“布面翻转”是指将已设定的多臂工艺取反，这样织布时，翻转前在下面的棕框，翻转后在上面；翻转前在上面的棕框，翻转后在下面；布面将是反的。“布纹翻转”是指将已设定的多臂工艺颠倒顺序，第一段变成最后一段，最后一段变成第一段，第二段变成倒数第二段，倒数第二段变成第二段，如此逐对颠倒，这样布的纹路将与翻转前相反。按“→”“←”键移动反色选择条，按“回车”键确认执行该功能，按“□/■”键隐藏功能菜单。
选中“新编选纬程序”，屏幕提示输人最大段数，如图1—71，输入方法与多臂最大段数输入方法相同，“回车”确认进入选纬编程。

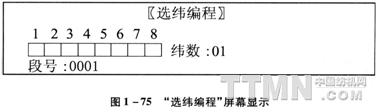

进人选纬编程后，屏幕显示如图1—75。

由于是新编程序，进入后首先将存储区清零，并从第一段开始编程，按键“F1”—“F8”对应 1—8号选纬指，每段中只能设定一个选纬指，对应方框实表示选中，纬数设定可直接输入数字，最大99纬。选纬编程中段号的加减与多臂编程中相同。编程结束后，检查无误，“回车”确认退出到二级菜单。
选中“修改选纬程序”，屏幕不再提示输入最大段数，而直接进入修改程序，显示仍如图1— 75。与新编程序不同，进入修改程序后不会对存储区清零，而是显示已存内容，以供修改，修改的方法与新编程序相同。修改完成，“回车”确认退出到二级菜单。
主菜单中各项设定完后，织机就可以正常工作了。
其他剑杆织机以生产厂商的电气使用说明书为准。
