边撑装置:

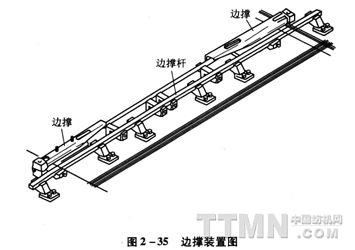

1.装置的概要 (1)边撑的作用(图2—35):把织物横向张紧,防止织出的布宽度方向收缩,确保稳定的织口,以满足织造工艺和保证布面质量。
(2)安装位置(图2—36):在织机两侧各装一副,具体位置是在边撑杆的供纱侧和原动侧各安装一副,原动侧(右侧)一副可沿筘幅方向移动,以适应不同幅宽的织物需要。
边撑有各种不同的种类,根据不同的织物选择不同的规格,具体要根据织物的纱种、特数、组织及密度等进行选择。 2.边撑的种类和选择方法 边撑标记示意图图2—37所示。

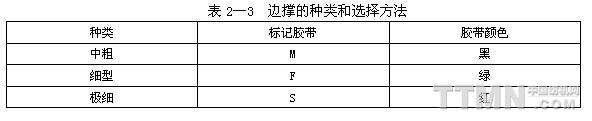

边撑分环形边撑和橡胶辊边撑。 环形边撑适合于收缩率大的织物。 橡胶辊边撑适合于怕挂伤的织物。 根据织物的不同,需要选择中粗目、细目、极细目边撑(表2—3)。
(1)边撑环数和针列数: 1列针有:①极细型48环②细型48环。 3列针有:①极细型30环②细型30环③中粗30环④极细24环⑤细型24环⑥中粗24环⑦极细15环。 5列针有:细型1环 (2)边撑种类和适用织物: 1列针极细48环:9.7 tex以上(60英支以下)的防羽绒布。 1列针细型48环:9.7~19.4 tex(30~60英支)的防羽绒布。 3列针极细30环:短纤维高密度宽幅织物。 3列针细型30环:5页综框缎纹防羽绒布和被单布。 3列针中粗30环:灯芯绒、被单布和厚牛仔布。 3列针极细24环:纱布、胶带布、皮革衬布、细薄毛织物、上等细布和绉类织物。 3列针细型24环:印花布、府绸、细平布、电光棉缎、青年布(色经白纬)、华达呢和牛仔布。 3列针中粗24环:劳动布和牛仔布。 3列针极细15环:衬衫牛津布和色织条格布。 5列针细型1环:经纱为长丝、纬纱为短纤维织物。
|
