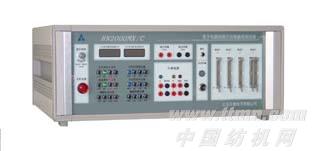

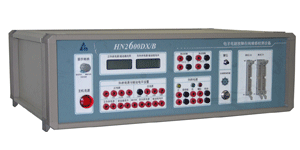

电路在线测试仪

主要功能及技术指标
一、主要测试功能
·数字逻辑器件的在、离线功能测试
·数字器件在线状态分析测试
·只读存储器PROM、EPROM比较测试
·读写存储器SRAM、DRAM测试
·运算放大器功能测试
·光耦器件在线功能测试/离线直流参数测试
·ASA端口曲线分析测试，ASA单、多端口测试
·分立元器件动态曲线测试、动态灵敏度调整可选
·三端器件动态曲线测试有8种触发信号可选
·电路板网络提取测试
·TVDE二次开发自定义测试平台
·其它辅助功能：数据库整理、元器件速查手册、数字逻辑器件MSI测试库扩充平台、维修日记及自动登录日志等
二、主要技术指标
测试通道:
·ASA模拟信号通道：160路
·数字逻辑信号通道：40+8（8总线隔离信号）通道
数字逻辑器件功能测试:
·支持≤±15V数字逻辑电平测试
·测试速度（1～610 Ktv/S）8档可选
ASA曲线分析测试:
·阻抗匹配: （0.1～100）KΩ 4档可选
·频率:(1Hz～41.6 KHz)40档可选
· 电压±(1～28)V / 0.5V增量可调
·最大输出电流150mA
·测试结果可显示V/I，V/R，T/V三种坐标
集成运算放大器测试:
·阻抗设置：（0.1～100）KΩ 4档可选
·测试频率设置：（5～720）Hz 4档可选
· 支持≤±28V测试
