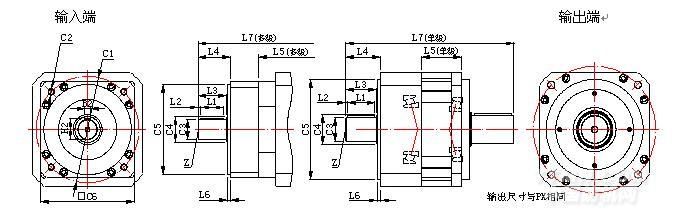

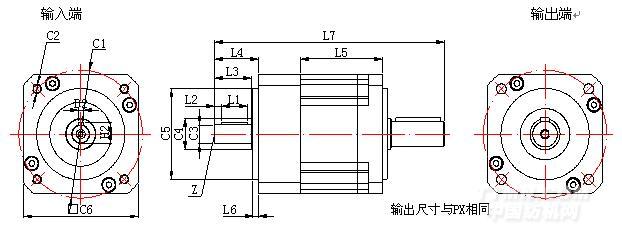

安装尺寸：


  单位：mm

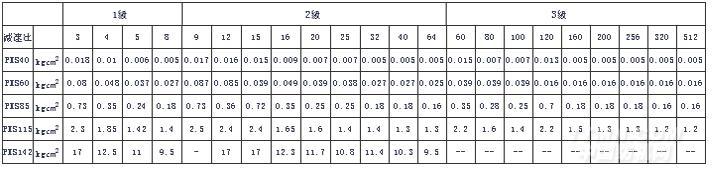

角标“”在输入转速3000rpm时，使用寿命作用于输入轴中心位置（L/2处）之容许径向力及轴向力备注：PXS系列除转动惯量与系列不同外，其余参数均可参考对应的系列

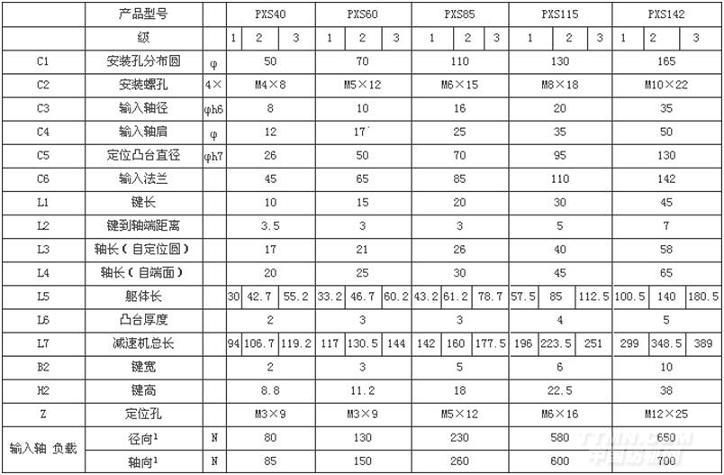

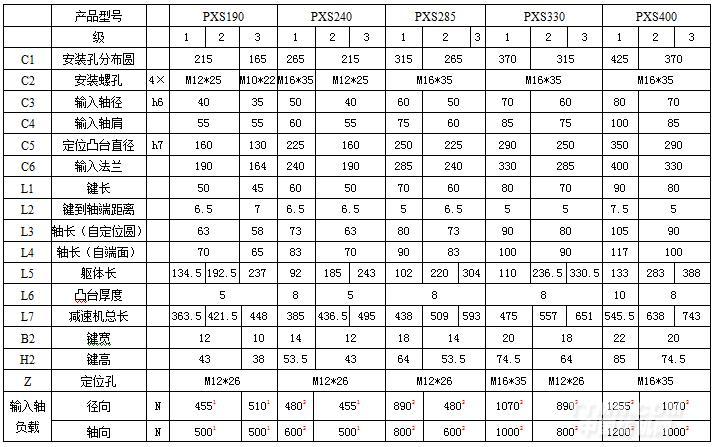

    单位：mm







角标“1”在输入转速2500rpm时，使用寿命10000h，作用于输入轴中心位置（L/2处）之容许径向力及轴向力

角标“2”在输入转速2000rpm时，使用寿命10000h，作用于输入轴中心位置（L/2处）之容许径向力及轴向力



备注：PXS系列与PX系列技术参数相同

特点： 双轴、输入输出均为轴连接，减速机为方型，法兰连接，
与电机配套协调,结构更紧凑,体积小，确保最大的抗扭刚性和输出
承载能力
应用领域：主要使用在试验机、数控机床、机床改造和军工等行业
技术参数：
  外形尺寸： 40mm---400mm
  减速比： 3---512
  传递力矩： 5Nm---895Nm
  精密侧隙： ≤5arc…
