全自动红外光电整纬装置

织物在生产过程中发生的纬斜会改变其基本组织结构，纬斜降低织物的使用价值，影响以后生产工序，并会导致客户的抱怨。和田光电的整纬系统能自动探测并矫正织物的纬斜和纬弯。和田光电的探测头能自动探测及分析机织物、针织物的纬纱形状，而不受织物颜色或印花图案和绒毛及织物毛圈的影响。

探测系统
探测头及其对应的红外光源均匀地分布在织物幅度范围内。织物在探测头和红外光源之间运行，每根纬纱（或针织物的线圈横列）会影响探测头测量到的光线的亮度和角度。每个探测头装有十一个柱面镜，当某个柱面镜与纬纱平行时，信号最大，将此信号角度取出，与横向排列的四个探测头或六个、八个探测头组成探测系统，分析全长中的角度量变，并通过PLC计算出纬斜和纬弯量，实现全智能化。

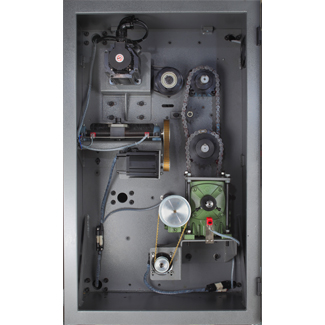

电气控制箱
此控制箱包含所有的电控元件，电源和安全的控制装置。模组化设计，美观大方，可靠安全，主要元件为西门子PLC，富士变频，施耐德低压电器，实现全数字式通讯和控制，PLC数据计算和控制，故障率极低。
