CH卧式减速马达

发布时间：2012-06-25

规格

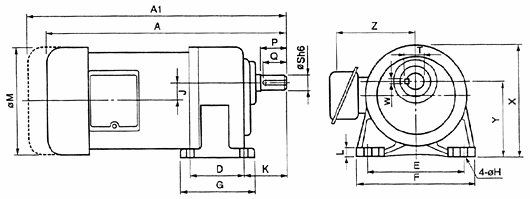

馬達尺寸表

馬力HP	減速比	框號	A	A1	D	E	F	G	H	L	J	K	M	X	Y	Z	出力軸端					重量Kg
馬力HP	減速比	框號	A	A1	D	E	F	G	H	L	J	K	M	X	Y	Z	P	Q	S	T	W	重量Kg
0.1KW \| 1/8HPx4P	5~50	18	255	285	40	110	135	65	9	10	15.98	50	126	127	85	116	30	27	18	20	5	5.6
	60~200	22	287	317	65	130	155	90	11	12	17.66	60	126	145	90	116	40	35	22	25	7	7.0
	250~1800	22	357	387	65	130	155	90	11	12	17.66	60	126	145	90	116	40	35	22	25	7	8.9
	250~1800	28	385	415	90	140	170	120	11	15	23.11	70	126	170	110	116	45	40	28	31	7	11.6
0.2KW \| 1/4HPx4P	5~10	18	290	320	40	110	135	65	9	10	15.98	50	126	127	85	116	30	27	18	20	5	6.4
	12.5~25	18	290	320	40	110	135	65	9	10	15.98	50	126	127	85	116	30	27	18	20	5	6.4
	12.5~100	22	320	350	65	130	155	90	11	12	17.66	60	126	145	90	116	40	35	22	25	7	7.9
	120~200	28	352	382	90	140	170	120	11	15	23.11	70	126	170	110	116	45	40	28	31	7	10.3
	250~1800	28	419	449	90	140	170	120	11	15	23.11	70	126	170	110	116	45	40	28	31	7	12.4
	250~1800	32	469	499	130	170	210	167	13	18	30.22	70	126	204	130	116	55	50	32	36.5	10	24.6
0.4KW \| 1/2HPx4P	5~10	22	340	360	65	130	155	90	11	12	17.66	60	142	145	90	131	40	35	22	25	7	10.6
	12.5~25	22	340	360	65	130	155	90	11	12	17.66	60	142	145	90	131	40	35	22	25	7	10.6
	12.5~100	28	372	392	90	140	170	120	11	15	23.11	70	142	170	110	131	45	40	28	31	7	13.0
	120~200	32	408	428	130	170	210	167	13	18	30.22	70	142	204	130	131	55	50	32	36.5	10	25.2
	250~1800	32	489	509	130	170	210	167	13	18	30.22	70	142	204	130	131	55	50	32	36.5	10	27.6
	250~1800	40	564	584	150	210	260	200	15	23	37.96	84	142	252	160	131	65	60	40	44.5	10	45.2
0.75KW \| 1HPx4P	5~25	28	390	410	90	140	170	120	11	15	23.11	70	160	170	110	131	45	40	28	31	7	14.7
	30~100	32	425	445	130	170	210	167	13	18	30.22	70	160	204	130	131	55	50	32	36.5	10	27.8
	120~200	40	480	500	150	210	260	200	15	23	37.96	84	160	252	160	131	65	60	40	44.5	10	45.2
	250~1800	40	580	600	150	210	260	200	15	23	37.96	84	160	252	160	131	65	60	40	44.5	10	47.7
	250~1800	50	631	651	170	265	330	230	19	30	51	122	160	305	200	-	80	75	50	56	14	60.5
1.5KW \| 2HPx4P	5~30	32	440	470	130	170	210	167	13	18	30.22	70	198	204	130	138	55	50	32	36.5	10	32.2
	40~100	40	495	525	150	210	260	200	15	23	37.96	84	198	252	160	138	65	60	40	44.5	10	47.7
	120~200	50	550	580	170	265	330	230	19	30	51	122	198	305	200	-	80	75	50	56	14	63.4
2.2KW \| 3HPx4P	5~10	32	470	560	130	170	210	167	13	18	30.22	70	198	204	130	138	55	50	32	36.5	10	35.2
	15~60	40	525	615	150	210	260	200	15	23	37.96	84	198	252	160	138	65	60	40	44.5	10	49.1
	75~100	50	580	670	170	265	330	230	19	30	51	122	198	305	200	-	80	75	50	56	14	58.3
3.7KW 5HPx4P	5~20	40	540	640	150	210	260	200	15	23	37.96	84	236	252	160	190	65	60	40	44.5	10	55.2
3.7KW 5HPx4P	25~60	50	600	700	170	265	330	230	19	30	51	122	236	305	200	190	80	75	50	56	14	63.4

1. A1之長度為馬達附剎車之總長
2. 淺藍色為輕扭力之機型
3. 1/8~1HP之附剎車重量，約無剎車重量加2KG
4. 2~3HP之附剎車重量，約無剎車重量加3.5KG
5. 40~50筒齒箱上附加O型吊環(高度約50mm)
