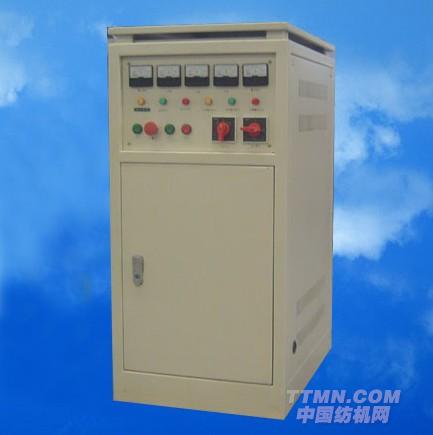

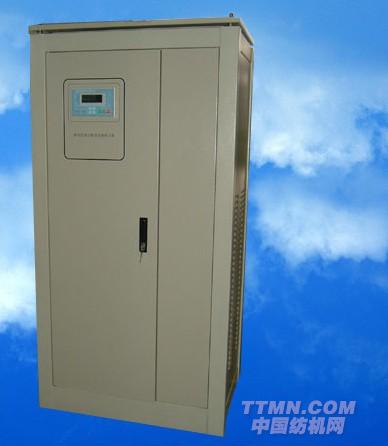

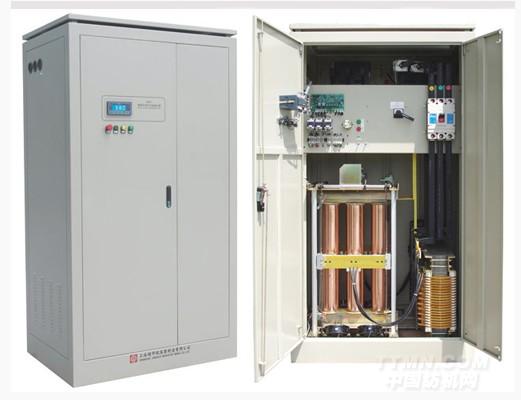

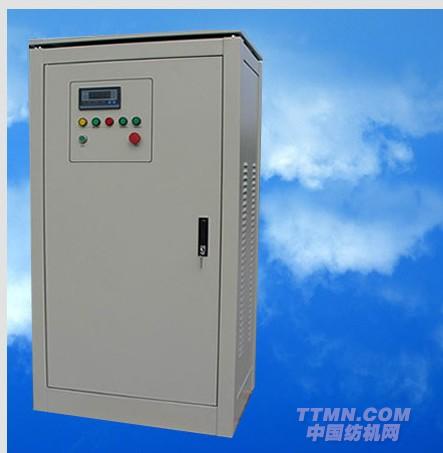

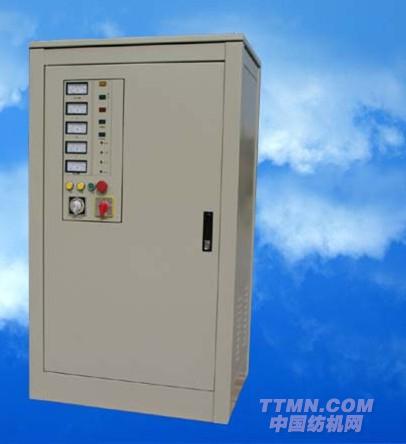

SBW型三相全自动大功率补偿式电力稳压器

  效率高，无波形畸变，电压调节平稳，适应负载广泛，能承受瞬时超载，可长期连续工作，手控自控随意切换，设有过压，欠压，相序，缺相等自动报警装置，其它功能有自动上电、延时输出、输出回中等安装方便，运行可靠性强等特点。适用医疗设备、纺织设备、印刷设备、数控机床、加工中心，生产流水线、金属加工、注塑机，广播电视、邮电、电梯，空调、保龄设备、宾馆照明一切需要稳压的场所

最新功能
 ·自动上电。
 ·延时输出。
 ·输出回中。
 ·欠压、过压、相序、断相及机械故障保护。
 ·声光报警。
 ·稳压与市电任意切换。

标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关



型号规格 额定电流 体积（长╳宽╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（双柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）

1050╳850╳2200（副柜）

SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）

1050╳1000╳2200（二副柜）

SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A

技术指标及特性
 ·输入电压范围：380V±20%（304V-456V）
 ·输出稳压精度：380V±1~5%可调(能承受瞬间电流5倍)
 ·频率：50Hz-60Hz
 ·耐压：2000V 1分钟无击穿
 ·效率：>98%
 ·波形畸变：无
 ·响应速度：≤1.2s
 ·绝缘等级：F级155℃
 ·绝缘电阻：≥2MΩ
 ·特点:带有净化真有效值采样电子板(针对变频器,电容补偿器工作时所产生磁场,电磁波和谐波干扰及抑制输出电压波动作用)。

工作原理
  SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路，保护电路等组成。其成气原理框图如图一所示。

  调压变压器TUV的一次绕组接成Y形，连接在稳压器的输出端，二次绕组连补偿变压器TB的一次绕组，而补偿变压器的二次绕组串联在主电路中。现以A相为列，说明其稳压工作原理，如图二所示。若不计补偿变压器阻抗压降，则从图二可见：

UA0=UAI+UAC
式中：UAI---稳压器A相输入电压；
　　　 UA0---稳压器A相输出电压；
　　　 UAC---稳压器A相补偿电压；
  其原理是：当A相输入电压UAI增加ΔUAI时，补偿电压UAC也相应改变ΔUAC，且UAC=- UAI，使A相输出电压UA0保持不变，同理B相、C相也如此。
  其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机SM转动，经减速机构并由链条带动调压变压器TUV上的电刷组滑动（或滚动）来调节调压变压器的二次电压，以改变补偿电压的极性和大小，实现输出电压自动稳定在稳压整定精度允许的范围内，从而达到自动稳压的目的。

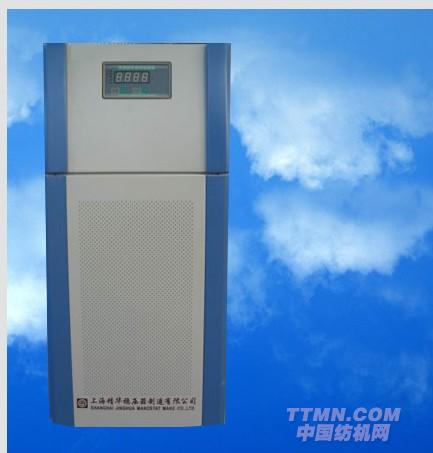

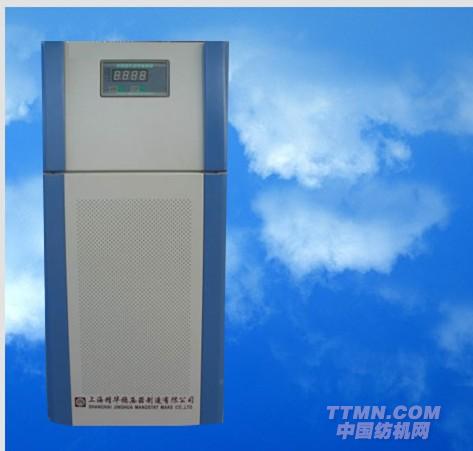

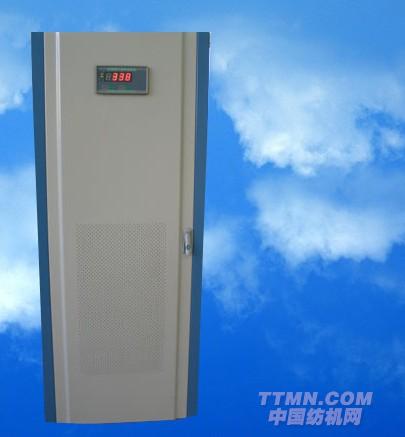

 SWY/DWY智能型、无触点补偿式电力稳压器
该稳压器是在普通稳压器的基础上发展而成的高新技术新产品,智能型无触点稳压器采用微机技术和晶闸管器件,与大规模集成电器组成的.不仅拓宽了控制功能而且实现了"应变速度快,无触点,无机械传动,使用寿命长,免维护"的特点.

技术指标： 辅助功能：
1.输入稳压范围：380V±20%,220V±20% 1.自动上电
2.输出精度：380V±3%,220V±3% 2.延时输出
3.效率：98% 3.输出回中
4.波形崎变：无 4.欠压、过压、过流、相序、断相保护
5.响应速度：40ms 5.声光报警
6.保护应变时间：≤0.35S 6.稳压与市电任意切换

SWY三相额定电压（380V）  DWY单相额定电压（220V）
容量
KVA 电流
(A) 重量
kg 外形尺寸（mm）
宽x深x高
3 4.5 58 500x400x800
5 7.5 65 500x400x800
10 15 135 550x400x1260
15 22 155 550x420x1260
20 30 170 550x420x1260
30 45 210 600x520x1380
50 76 270 600x520x1380
100 150 470 850x650x1700
150 225 520 900x680x1750
225 340 610 1000x750x1800
320 485 810 1000x750x1800
400 608 890 1200x1100x2000
500 757 1020 1200x1100x2000
600 912 1150 1200x1100x2000
800 1216 1360 1500x1350x2200
1000 1520 1550 1500x1350x2200
 容量
KVA 电流
(A) 重量
kg 外形尺寸（mm）
宽x深x高
1 4.5 14 125x365x220
2 9 32 200x450x355
3 13 35 220x580x440
5 22 45 220x580x440
10 45 60 250x600x500
15 68 80 500x400x1000
20 90 115 500x400x1200
30 136 160 500x400x1200
50 227 200 500x400x1200
特殊规格另行设计


注：
1.无触点稳压器整机无机械传动，利用大规模集成电路，采用品闸管（可控硅），零电压通断（专利技术）而达到稳压的目的，产品免维护.
2.该产品具备所有的电路保护功能，具备浪涌与谐波防护功能，主电路控制全部采用进口器件.
3.亦可根据用户要求特殊设计.
工作原理：

  稳压器由多个补偿变压器组成正负电压补偿单元，用固态继电器群组成主控单元。主控板对输入、输出采样与基准电压进行比较，运算放大后输出触发信号，触发相应的固态继电器。通过不同的固态继电器的通断来控制不同级别的补偿，从而得到相应的补偿电压，达到稳压的目的。主控板对保护单元的型号进行检测比较，正常则输出信号给延时单元，延时单元延时３—５s（短）后或３—５min（长）后则给负载供电

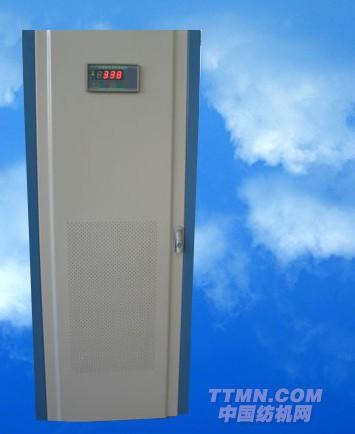

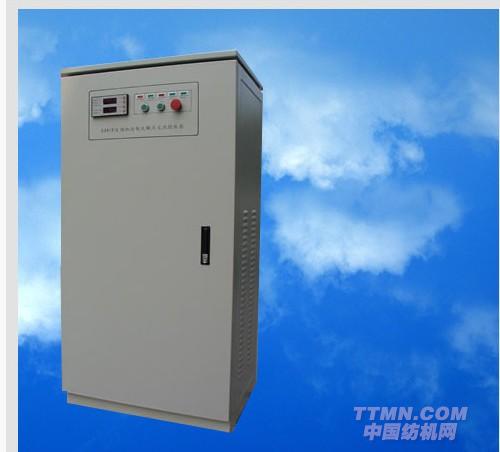

SBW-WG 型微机控制稳变一体式稳压器　
微机控制稳变一体式稳压器，利用大规模集成电路，采用晶闸管（可控硅），零电压通断（专利技术）而达到稳压的目的，其主要特点为响应速度快（40ms）,无触点、整机无机械传动、产品免维护。并且是三相分调式，可分别调整每相电压。该产品具备所有的电路保护功能，主电路控制部分全部采用进口器件。还包括有隔离变压功能，具体技术参数如下：

技术指标：
1、输入稳压范围：三相±18%
2、输 出 精 度： 三相±2.5%
3、效 率：98.5%
4、波开崎变：无
5、响应速度：40ms
6、保护应变能力：≤0.35s
7、接线方式：Δ/Yno
8、输入电压380V，输出电压：200V-480V（按客户所提要求）
9、以上所有规格均为微机控制稳压器带隔离变压器一体的无触点稳压器。(LED显示)
辅助功能:
自动上电、延时输出、输入回中、欠压、过压、过流、相序、断相保护、声光报警、稳压与市电任意切换。

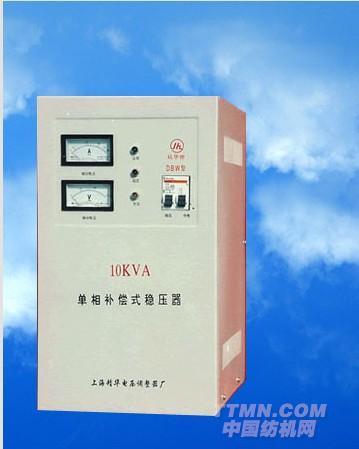

DBW型单相补偿式稳压器概况:
DBW单相补偿式稳压器比其他种类稳压器具有容量大，效率高，能承受瞬时过载额定电流2-3倍无波形失真，响应时间快，适用于邮电、金融、科研、医院、学校的空调设备，广播电视等一切需要稳压的设备。

最新功能：

•自动上电。
•延时输出。
•输出回中。
•欠压、过压、相序、断相及机械故障保护。
•声光报警。
•稳压与市电切换。

技术指标及特性

•输入电压范围：220V±20%

•输出稳压精度：220V±2%

•频率：50Hz-60Hz

•效率：≥98
•响应时间：<0.1/s
•稳压速度：>25V/s

型号规格 额定电流 重量 体积（长╳宽╳高）mm
DBW－0.5KVA 1.9A 9.8kg 205╳220╳160
DBW－1KVA 4A 13kg 285╳240╳200
DBW－2KVA 9A 15kg 310╳240╳225
DBW－3KVA 14A 35kg 280╳400╳460
DBW－5KVA 23A 43kg 280╳400╳460
DBW－10KVA 46A 52kg 280╳400╳460
DBW－20KVA 91A 132kg 700╳550╳1210
DBW－30KVA 137A 155kg 570╳820╳1350
DBW－50KVA 228A 315kg 570╳820╳1350
DBW－100KVA 455A 405kg 690╳950╳1690
DBW－180KVA 818A 560kg 800╳1050╳1850
DBW－225KVA 1013A 625kg 800╳1050╳1850
DBW－300KVA 1364A 828kg 820╳1200╳2150

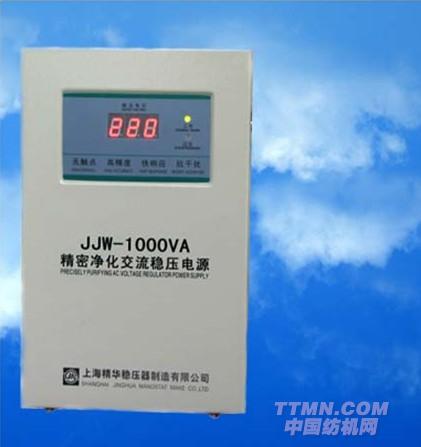

SJJW、JJW智能型精密净化交流稳压电源概述：
  SJJW、JJW系列精密净化交流稳压电源，采用了国际上先进的正弦能量分配程式的电源调节技术，代表了交流稳压技术的最新发展水平。其电路由正弦能量分配器和大功率滤波器并联组成。具有抗干扰、体积小、稳压精度高、过载能力强、可长期工作、使用寿命长等特点，是取代电子管式614系列产品的理想交流稳压电源。特别适用于微机、精密电子仪器设备、医疗设备、科研单位、测试、测量单位等场合。它能提供一个安静无声的良好工作环境。

工作原理:
    本稳压电源的主要回路是一个正弦能量分配器，正弦能量分配器是一项美国技术，主回路的工作原理大致如下，K1是前面板操作控制开关，控制着整个稳压电源工作的起停，J是主继电器，当稳压电源工作异常、超压、欠压、超载或短路时，提供保护断电，C1-C3及L1-L3和可变阻抗“Z”构成了有名的正弦能量分配电路，其工作原理大致是这样的：
　 L1，L2做在同一铁芯上，构成一自藕变压器，L2同时又与C1及C3构成一个“II”型滤波器，它具有很大的时间常数，可以滤除电源中的杂波，本电源的“净化”作用就是由此产生的。
　 不稳定的交流电从A点输入，控制回路通过对输出电压和输出电压取样处理后，得到一个与输入和输出电压高低有关的时间控制信号，此信号控制着可变阻抗“Z”的值，当A点输入电压变化时，分压点B点电压随“Z”的变化而变化，从而保证C电压不变，本电源的稳压作用就是由此产生的。
　 三相系列产品的工作原理与单相系列类似，并且每相都设有过流过压保护电路，还设有三相同步关断电路，一旦某一相有故障或输出电压过高时，保护电路将同时切断三相输出，以保护负载不在偏相或缺相情况下工作。


SJJW三相额定电压380V    JJW单相额定电压220V
容量
(KVA)
 电流
(A)
 重量
(kg)
 外形尺寸
(高×宽×深mm)
 容量
(KVA) 电流
(A) 重量
(kg) 外形尺寸
(高×宽×深mm)
3 4.5 21 420×210×480 1 4.5 8 250×130×300
6 9 36 600×240×550 2 9 11 350×190×400
10 15 42 700×270×550 3 14 14 350×190×400
15 24 68 1100×600×500 5 23 20 380×210×480
20 31 72 1100×600×500 10 46 26 420×210×480
30 46 78 1300×700×500 15 68 35 500×270×550
60 91 85 1300×700×500 20 91 40 500×270×550
80 121 115 1400×750×500 30 137 50 550×280×600
100 152 130 1400×850×600 60 272 65 1300×700×500

技术指标及特性：

★输入电压范围：220V±20% 380V±20%
★输出电压精度：单相：220V±0.5% 三相：380V±1%
★源电压效应：±0.5%（输入电压198V-242V）
　　 　　 ±1%（输入电压160V-260V宽展接法）
★负载效应：≤±0.5%
★附加波形失真: ≤1%
★响应时间：≤35ms
★负载功率因素：>0.8
★满载效率>93%
★尖峰吸收：输入1000V/3us尖峰，输出≤5V
★音频噪声：≤50db
★抗雷击、净化抗干扰、浪涌与谐波保护功能。
★欠压、过压、保护。

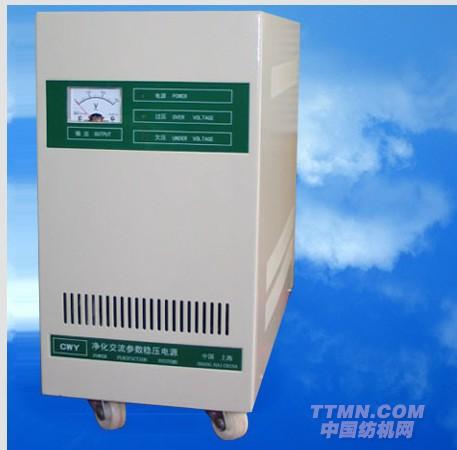

 CWY系列单相无触点净化交流参数稳压器概况：
   系列净化交流参数稳压电源采用正弦能量分配原理研制，是目前国际上流行的交流稳压电源之一，控制器对输入电压及输出负载变化作出快速精确的响应，及时地调整正弦能量分配上的补偿电压，是输出电压得到有效的控制，所以整机达到很高的稳压精度和良好的动态特性，配上大容量滤波器有效地抑制了输入电网中的高次斜波、尖峰电压和噪声干扰信号，使输出波形更纯正，它将稳压、净化、抗干扰及自动保护融于一体，是目前最先进的稳压电源

  广泛应用于电脑相关产品、医疗监控系统、程序控制系统、自动测试设备、广播电视设备、邮电通讯设备、自动插件机、生产线、印刷设备、胶塑注射设备、自动取款机、STM设备、科研实验等一切需要稳压的场所。


工作原理：
本稳压电源的主要回路是一个正弦能量分配，正弦能量分配器是一项美国技术，主回路的工作原理大致如下



型号规格 额定电流 重量 体积（长╳宽╳高）mm
CWY－1KVA 4.5A 13kg 125×365×220
CWY－2KVA 9A 33kg 200×450×355
CWY－3KVA 14A 39kg 200×450×355
CWY－5KVA 23A 41kg 200×450×355
CWY－10KVA 46A 53kg 244×500×410
CWY－20KVA 91A 62kg 270×550×500

技术指标及特性：
•输入电压范围：176V-242V
•输出稳压精度：220±0.5%(单相)
•反映时间：≤40ms
•效率：≥95%
•波形失真：≤3%
•频率：50Hz±0.5%
•常模尖峰抑制：输入4000V尖峰 输出≤40V
•欠压、过压、保护

SBW-GD微机控制广电专用稳压器概述：
广电专用稳压器是我公司专用配套发射机设备，并积累了多年的经验，是科研、设计、制造的结晶。由于发射机设备的高频干扰、线与线、线与地的射频干扰，使谐波电流大量注入电网，造成交流电正弦波发生失真，一般模拟控制和模拟仪表将不可避免地产生控制和测量误差。广电专用稳压器，采用数字电路微电脑（CPU）控制，各种参数设置灵活，操作方便，特有防辐射干扰，在控制电路板上加装屏蔽防护罩，避免辐射导致控制系统"失控"，机内加装了防雷系统，能解决广电机房的防雷与浪涌问题，可加装双电源输入及多路输出，功能齐全。本产品实行数字电路和采用彩屏液晶（LCD）显示，具有真有效值采样和显示，有效地克服了"失控"和"失真"现象。该稳压器稳定、可靠，是广电设备首选稳压电源设备。

规格容量:

型号规格 额定电流 体积（长╳宽╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（双柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）

1050╳850╳2200（副柜）

SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）

1050╳1000╳2200（二副柜）

SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A
 技术指标及特性
 ·输入电压范围：380V±20% （304V-456V）
 ·输出稳压精度：380V±1~5%可调(能承受瞬间电流5倍)
 ·频率：50Hz-60Hz
 ·耐压：2000V 1分钟无击穿
 ·效率：>98%
 ·波形畸变：无
 ·响应速度：≤1.2s
 ·绝缘等级：F级155℃
 ·绝缘电阻：≥2MΩ
 ·特点：带有控制净化真有效值电子板（针对全固体发射机产生的辐射干扰、电磁波和谐波干扰、能抑制波动的作用,机内加装了防雷系统，能解决广电机房的防雷与浪涌问题）。
辅助功能：
自动上电、延时输出、输出回中、欠压、过压、相序、断相、声光报警、抗雷击、净化抗干扰、浪涌与谐波、稳压与市电任意切换、。
标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关


三相全自动包装、印刷设备专用稳压器:
  三相全自动包装、印刷设备专用稳压器与其它类型稳压器相比具有容量大，效率高，无波形畸变，电压调节平稳。能克服由于大功率感性负载造成对电网冲击所造成电网极不稳定的电压，适应负载广泛，能承受瞬时超载，可长期连续工作，手控自控随意切换，设有过压，欠压，相序，缺相等自动保护装置，其它功能有自动上电、延时输出、输出回中等安装方便，运行可靠性强等特点.
最新功能
•自动上电。
•延时输出。
•输出回中。
•欠压、过压、相序、断相及机械故障保护。
•声光报警。
•稳压与市电任意切换。
标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关
型号规格 额定电流 体积（长╳宽╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（双柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）

1050╳850╳2200（副柜）

SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）

1050╳1000╳2200（二副柜）

SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A

技术指标及特性
 ·输入电压范围：380V±20% （304V-456V）
 ·输出稳压精度：380V±1~5%可调(能承受瞬间电流5倍)
 ·频率：50Hz-60Hz
 ·耐压：2000V 1分钟无击穿
 ·效率：>98%
 ·波形畸变：无
 ·响应速度：≤1.2s
 ·绝缘等级：F级155℃
 ·绝缘电阻：≥2MΩ
 ·特点：带有净化真有效值采样电子板（针对变频器、电容补偿器工作时所产生磁场、电磁波和谐波干扰及抑制输出电压波动作用）。
工作原理
　SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路，保护电路等组成。其成气原理框图如图一所示。
　调压变压器TUV的一次绕组接成Y形，连接在稳压器的输出端，二次绕组连补偿变压器TB的一次绕组，而补偿变压器的二次绕组串联在主电路中。现以A相为列，说明其稳压工作原理，如图二所示。若不计补偿变压器阻抗压降，则从图二可见：

UA0=UAI+UAC
式中：UAI---稳压器A相输入电压；
　　　 UA0---稳压器A相输出电压；
　　　 UAC---稳压器A相补偿电压；

　其原理是：当A相输入电压UAI增加ΔUAI时，补偿电压UAC也相应改变ΔUAC，且UAC=- UAI，使A相输出电压UA0保持不变，同理B相、C相也如此。

　其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机SM转动，经减速机构并由链条带动调压变压器TUV上的电刷组滑动（或滚动）来调节调压变压器的二次电压，以改变补偿电压的极性和大小，实现输出电压自动稳定在稳压整定精度允许的范围内，从而达到自动稳压的目的。

SBW-YL医疗设备专用稳压器简要介绍：
　　 本公司生产的医疗设备专用稳压器，控制系统采用微电脑（CPU）控制，各种参数设置灵活，操作方便，防辐射、抗干扰，功能齐全。为防止CT机、X光机、磁共振机等进口医疗设备在曝光时的电压压降或不稳定。该机采用了特有的曝光时 刻稳压延时装置，给医疗设备起到了安全稳定及可靠的电压。
　　 根据进口医疗设备对电压的不同需求，亦可通过加装隔离变压器，提供各种不同的电压，集稳压、变压、隔离、多路输出、保护为一体。可满足多种电压制式的需求（例如：美国PK1200、GE9800、9000、1600、1800日本东芝300S、300EZ、日立W550、450飞利浦CK、CX、CT等）
技术指标及特性
 ·输入电压范围：380V±20% （304V-456V）
 ·输出稳压精度：380V±1~5%可调 (能承受瞬间电流5倍)
 ·频率：50Hz-60Hz
 ·耐压：2000V 1分钟无击穿
 ·效率：>98%
 ·波形畸变：无
 ·响应速度：≤1.2s
 ·绝缘等级：F级155℃
 ·绝缘电阻：≥2MΩ
 ·特点：带有净化真有效值采样电子板（针对变频器、电容补偿器工作时所产生磁场、电磁波和谐波干扰及抑制输出电压波动作用）。

辅助功能:
自动上电、延时输出、输入回中、欠压、过压、过流、相序、断相保护、声光报警、稳压与市电任意切换。

标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关
型号规格 额定电流 体积（长╳宽╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（双柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）

1050╳850╳2200（副柜）

SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）

1050╳1000╳2200（二副柜）

SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A

三相全自动数控机床专用稳压器:
  三相全自动数控机床专用稳压器与其它类型稳压器相比具有容量大，效率高，无波形畸变，电压调节平稳。能克服由于大功率感性负载造成对电网冲击所造成电网极不稳定的电压，适应负载广泛，能承受瞬时超载，可长期连续工作，手控自控随意切换，设有过压，欠压，相序，缺相等自动保护装置，其它功能有自动上电、延时输出、输出回中等安装方便，运行可靠性强等特点.
最新功能
•自动上电。
•延时输出。
•输出回中。
•欠压、过压、相序、断相及机械故障保护。
•声光报警。
•稳压与市电任意切换。
标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关

型号规格 额定电流 体积（长╳宽╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（双柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）

1050╳850╳2200（副柜）

SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）

1050╳1000╳2200（二副柜）

SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A

技术指标及特性
 ·输入电压范围：380V±20% （304V-456V）
 ·输出稳压精度：380V±1~5%可调(能承受瞬间电流5倍)
 ·频率：50Hz-60Hz
 ·耐压：2000V 1分钟无击穿
 ·效率：>98%
 ·波形畸变：无
 ·响应速度：≤1.2s
 ·绝缘等级：F级155℃
 ·绝缘电阻：≥2MΩ
 ·特点：带有净化真有效值采样电子板（针对变频器、电容补偿器工作时所产生磁场、电磁波和谐波干扰及抑制输出电压波动作用）。
工作原理
　SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路，保护电路等组成。其成气原理框图如图一所示。
　调压变压器TUV的一次绕组接成Y形，连接在稳压器的输出端，二次绕组连补偿变压器TB的一次绕组，而补偿变压器的二次绕组串联在主电路中。现以A相为列，说明其稳压工作原理，如图二所示。若不计补偿变压器阻抗压降，则从图二可见：

UA0=UAI+UAC
式中：UAI---稳压器A相输入电压；
　　　 UA0---稳压器A相输出电压；
　　　 UAC---稳压器A相补偿电压；

　其原理是：当A相输入电压UAI增加ΔUAI时，补偿电压UAC也相应改变ΔUAC，且UAC=- UAI，使A相输出电压UA0保持不变，同理B相、C相也如此。

　其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机SM转动，经减速机构并由链条带动调压变压器TUV上的电刷组滑动（或滚动）来调节调压变压器的二次电压，以改变补偿电压的极性和大小，实现输出电压自动稳定在稳压整定精度允许的范围内，从而达到自动稳压的目的。

三相全自动电梯专用稳压器:
  三相全自动电梯专用稳压器与其它类型稳压器相比具有容量大，效率高，无波形畸变，电压调节平稳。能克服由于大功率感性负载造成对电网冲击所造成电网极不稳定的电压，适应负载广泛，能承受瞬时超载，可长期连续工作，手控自控随意切换，设有过压，欠压，相序，缺相等自动保护装置，其它功能有自动上电、延时输出、输出回中等安装方便，运行可靠性强等特点.
最新功能
•自动上电。
•延时输出。
•输出回中。
•欠压、过压、相序、断相及机械故障保护。
•声光报警。
•稳压与市电任意切换。
标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关

技术指标及特性
 ·输入电压范围：380V±20% （304V-456V）
 ·输出稳压精度：380V±1~5%可调(能承受瞬间电流5倍)
 ·频率：50Hz-60Hz
 ·耐压：2000V 1分钟无击穿
 ·效率：>98%
 ·波形畸变：无
 ·响应速度：≤1.2s
 ·绝缘等级：F级155℃
 ·绝缘电阻：≥2MΩ
 ·特点：数字显示。带有净化真有效值采样电子板。并根据电梯在运行中启动频繁，间歇工作等特点，采用进口英国A牌碳刷耐磨损。延长稳压器使用寿命。
型号规格 额定电流 体积（长╳宽╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（双柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）

1050╳850╳2200（副柜）

SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）

1050╳1000╳2200（二副柜）

SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A

工作原理
　SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路，保护电路等组成。其成气原理框图如图一所示。
　调压变压器TUV的一次绕组接成Y形，连接在稳压器的输出端，二次绕组连补偿变压器TB的一次绕组，而补偿变压器的二次绕组串联在主电路中。现以A相为列，说明其稳压工作原理，如图二所示。若不计补偿变压器阻抗压降，则从图二可见：

UA0=UAI+UAC
式中：UAI---稳压器A相输入电压；
　　　 UA0---稳压器A相输出电压；
　　　 UAC---稳压器A相补偿电压；

　其原理是：当A相输入电压UAI增加ΔUAI时，补偿电压UAC也相应改变ΔUAC，且UAC=- UAI，使A相输出电压UA0保持不变，同理B相、C相也如此。

　其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机SM转动，经减速机构并由链条带动调压变压器TUV上的电刷组滑动（或滚动）来调节调压变压器的二次电压，以改变补偿电压的极性和大小，实现输出电压自动稳定在稳压整定精度允许的范围内，从而达到自动稳压的目的。

SBW型三相全自动大功率补偿式纺织机械专用稳压器

  SBW型三相全自动大功率补偿式纺织机械专用稳压器与其它类型稳压器相比具有容量大，效率高，无波形畸变，电压调节平稳。能克服由于大功率感性负载造成对电网冲击所造成电网极不稳定的电压， 适应负载广泛，能承受瞬时超载，可长期连续工作，手控自控随意切换，设有过压，欠压，相序，缺相等自动保护装置，其它功能有自动上电、延时输出、输出回中等安装方便，运行可靠性强等特点

最新功能
 ·自动上电。
 ·延时输出。
 ·输出回中。
 ·欠压、过压、相序、断相及机械故障保护。
 ·声光报警。
 ·稳压与市电任意切换。

标准配置
1. 空气开关
2. 交流接触器
3. 相序保护器
4. 补偿变压器
5. 调节变压器
6. 互感器
7. LCD数字综合显示仪
8. 传动链条
9. 真有效值采样净化电脑控制总成
10.永磁低速电机
11.副变电缆
12.进口耐磨电刷
13.机柜
14.铝合金传动免维护导轨
15.T2无氧铜铜排
16.隔离开关


型号规格 额定电流 体积（长╳宽╳高）mm
SBW－10KVA 16A 450╳700╳950
SBW－20KVA 31A
SBW－30KVA 46A
SBW－50KVA 76A
SBW－80KVA 121A 600╳850╳1100
SBW－100KVA 152A
SBW－150KVA 228A 730╳850╳1600
SBW－180KVA 274A
SBW－225KVA 342A
SBW－320KVA 478A 1200╳850╳2000
SBW－400KVA 608A
SBW－500KVA 761A 1050╳800╳2200（双柜）
SBW－600KVA 913A
SBW－800KVA 1217A 1200╳850╳2200（主柜）

1050╳850╳2200（副柜）

SBW－1000KVA 1521A
SBW－1200KVA 1825A
SBW－1400KVA 2128A 1500╳1000╳2200（一主柜）

1050╳1000╳2200（二副柜）

SBW－1600KVA 2431A
SBW－1800KVA 2735A
SBW－2000KVA 3039A
SBW－2400KVA 3647A

技术指标及特性
 ·输入电压范围：380V±20%（304V-456V）
 ·输出稳压精度：380V±1~5%可调 (能承受瞬间电流5倍)
 ·频率：50Hz-60Hz
 ·耐压：2000V 1分钟无击穿
 ·效率：>98%
 ·波形畸变：无
 ·响应速度：≤1.2s
 ·绝缘等级：F级155℃
 ·绝缘电阻：≥2MΩ
 ·特点：带有净化真有效值采样电子板（针对变频器、电容补偿器工作时所产生磁场、电磁波和谐波干扰及抑制输出电压波动作用）。

工作原理
  SBW系列稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路，保护电路等组成。其成气原理框图如图一所示。

  调压变压器TUV的一次绕组接成Y形，连接在稳压器的输出端，二次绕组连补偿变压器TB的一次绕组，而补偿变压器的二次绕组串联在主电路中。现以A相为列，说明其稳压工作原理，如图二所示。若不计补偿变压器阻抗压降，则从图二可见：

UA0=UAI+UAC
式中：UAI---稳压器A相输入电压；
　　　 UA0---稳压器A相输出电压；
　　　 UAC---稳压器A相补偿电压；
  其原理是：当A相输入电压UAI增加ΔUAI时，补偿电压UAC也相应改变ΔUAC，且UAC=- UAI，使A相输出电压UA0保持不变，同理B相、C相也如此。
  其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机SM转动，经减速机构并由链条带动调压变压器TUV上的电刷组滑动（或滚动）来调节调压变压器的二次电压，以改变补偿电压的极性和大小，实现输出电压自动稳定在稳压整定精度允许的范围内，从而达到自动稳压的目的。

SJW/SVC型三相分调式全自动交流稳压器概述：
SJW/SVC系列三相分调式全自动交流稳压器是由三组单相稳压器通过星形接法组合而成。具有DJW/TJ系列单相稳压器所具有的性能特点，适用于任何三相设备的稳压供电和保护，也适用于小型企业供电的全方位稳压保护。
最新功能
•自动上电。
•延时输出。
•输出回中。
•欠压、过压、相序、断相及机械故障保护。
•声光报警。
•稳压与市电切换。

技术指标及特性
规格 输入电压
 输出电流 调压速度 效率 外形尺寸 长×宽×高(mm)
1.5KVA 线电压：250-450V  2.3A >15V/秒 >95% 350×500×170(台式)

220×310×600(立式)

3KVA 4.5A
4.5KVA 7.5A
6KVA 9A 330×430×750
9KVA 13.5A 380×480×850
15KVA 线电压：270-430V 22.5A 350×370×970
20KVA 30A 350×370×1020
30KVA 40A
40KVA 线电压：295-460V 60A 700×650×1150
50KVA 76A
60KVA 90A

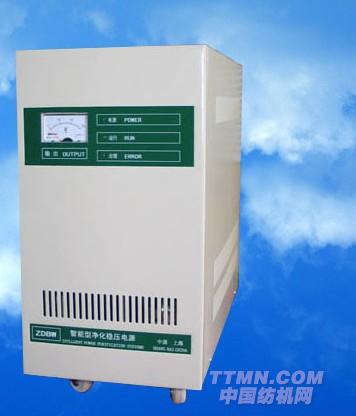

ZDBW三相、单相智能型净化无触点补偿式交流稳压器概述：

    ZDBW系列智能型净化交流稳压器，由微机控制及功率模块调节补偿电压，以保证交流电压的稳定输出。具有抗干扰、响应速度快、无触点、高效率、无波形畸变，能承受瞬时超载，适用于任意负载等特点。广泛应用于办公自动化、电脑、电子通讯、电子检测设备、医疗仪器、自动监控、音响设备、自动生产线等各种需要稳压电源的场所。

主要特点：

1、能针对输入电压变化情况，采用多种数位编排，运用模糊技术以电脑进行程序处理，其电路具有较高的科技含量，以往稳压设备的电压补偿调整都采用机械形式，有触点，既有火花、干扰、噪声、形成二次污染。本系列采用电子开关进行电压补偿，无触点，避免了二次污染的形成，同时使可靠性有更高的保证。 2、反应速度极快：一般的稳压设备为秒级。本系列的反应速度为毫秒级，使反应速度提高数百倍。
3、对输入电源的污染和干扰，通过多路EMI滤波器滤波，保证安全、抗干扰、抗雷击、提供失真少的纯净波形，不产生磁场辐射干扰或对电网产生传导性干扰。
4、负载适应能力特强：常见稳压设备难能满足的负载，本系列均能适应，如发电机组（自备电），小水电等。
5、本系列无机械传动和转换、无噪声源。
6、省电节能：当输入电符合标准电压时，本系列可自动处于市电直通状态，不存在自身损耗。空载耗电约1%左右，当市电电压高于额定电压时稳压器处于节能状态。
技术指标：

★输入电压范围：170V-249V
★输入频率：50H±5%
★稳压精度：±3%
★负载稳压率：±1%
★响应时间：≤40ms
★效率：>98%
★波形失真：≤1%
★欠压、过压、保护。
ZDBW单相(额定电压220V)
型号规格 额定电流 重量 体积（高×宽×深）mm
ZDBW－1KVA 4.5A 13(Kg) 220×125×365
ZDBW－2KVA 9A 33(Kg) 355×200×450
ZDBW－3KVA 14A 39(Kg) 355×200×450
ZDBW－5KVA 23A 41(Kg) 355×200×450
ZDBW－10KVA 46A 53(Kg) 410×244×500
ZDBW－20KVA 91A 62(Kg) 500×270×550

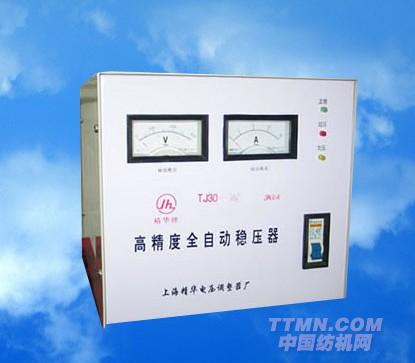

单相高精度全自动交流稳压器概述：
TJ型伺服电机式全自动交流稳压器是由高精度稳压器经过改装而成的新产品，采用双集成控制电路，具有欠压过压保护，过流报警和延时保护功能，采用火表式接线，台式、挂壁式安装，造型新颖，适用于空调、电脑绣花机、复印机、彩扩、电脑、音响及家用电器等。


技术指标及特性：

•输入稳压范围：

  0.5KVA～3KVA  140V～260V
  5KVA～10KVA 150V～250V
  15KVA～40KVA 170V～270V


•输出稳压精度：220V±3%,110V±3%

•输出过压保护：246V±4%

•输出欠压指示：≤210V

•延时保护：长3-7分钟 短2-3秒

•频率：50Hz

•效率：>95%

•运行方式：连续工作

型号规格 额定电流 重量 体积（长╳宽╳高）mm
TJ－0.5KVA立式 1.9A 5.5kg 190╳174╳140
TJ－1KVA立式 4.5A 8kg 220╳205╳160
TJ－1.5KVA立式 6A 8.5kg 220╳205╳160
TJ－2KVA立式 9A 14kg 240╳285╳200
TJ－3KVA挂式 14A 16kg 240╳310╳225
TJ－3KVA柜式 14A 16kg 360╳230╳400
TJ－4KVA挂式 17A 22kg 240╳310╳225
TJ－4KVA柜式 17A 22kg 360╳230╳400
TJ－5KVA挂式 23A 25kg 375╳235╳420
TJ－5KVA柜式 23A 25kg 360╳230╳400
TJ－8KVA挂式 35A 30kg 375╳235╳420
TJ－8KVA柜式 35A 30kg 400╳250╳400
TJ－10KVA挂式补偿 40A 40kg 375╳235╳420
TJ－10KVA柜式 40A 40kg 410╳250╳390
TJ－15KVA柜式 68A 52kg 380╳340╳650
TJ－20KVA柜式 80A 65kg 380╳340╳760

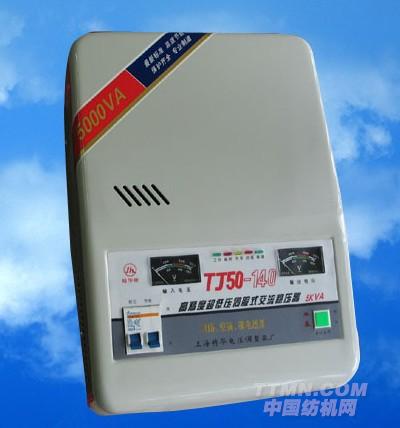

TJ型-单相挂式家用、空调稳压器概述：

    TJ型-单相挂式空调稳压器属于伺服电机式全自动交流稳压器系列，是由高精度稳压器经过改装而成的新产品，采用双集成控制电路，具有欠压、过压保护，过流报警和延时保护功能，采用火表式接线，台式、挂壁式安装，造型新颖，产品美观、设计合理、不占用房内有效地方，本产品通过ISO9001-2000国际质量体系认证 (证书号：N0003294-1)，适应于空调、照明、电脑、音响、家用电器、电脑绣花机、复印机、彩扩设备、广播设备、试验设备、加油站设备、程控交换机等需要电压稳定的场合。

型号规格 额定电流 重量 体积（长╳宽╳高）mm
TJ－0.5KVA立式 1.9A 6kg 190╳174╳140
TJ－1KVA立式 4.5A 8.5kg 220╳205╳160
TJ－1.5KVA立式 6A 9.5kg 220╳205╳160
TJ－2KVA立式 9A 10kg 240╳285╳200
TJ－3KVA挂式 14A 15.5kg 240╳310╳225
TJ－3KVA柜式 14A 15.5kg 360╳230╳400
TJ－4KVA挂式 17A 22kg 240╳310╳225
TJ－4KVA柜式 17A 22kg 360╳230╳400
TJ－5KVA挂式 23A 25kg 375╳235╳420
TJ－5KVA柜式 23A 25kg 360╳230╳400
TJ－8KVA挂式 35A 33kg 375╳235╳420
TJ－8KVA挂式 35A 33kg 400╳250╳400
TJ－10KVA挂式补偿 40A 40kg 375╳235╳420
TJ－10KVA柜式 40A 40kg 410╳250╳390
TJ－15KVA柜式 68A 58kg 380╳340╳650
TJ－20KVA柜式 80A 65kg 380╳340╳760

主要技术指标：

★输入电压范围：135V-260V
★最大超限输入：120V-270V
★输出稳压精度： 220V±2% 110V±2% 50Hz
★输出过压保护： 246V±2%
★输出欠压指示：小于210V
★延时保护： 长：3-7分钟 短：2-3秒
★运行方式： 连续工作
★欠压、过压、保护。
