防串油长套筒结合件

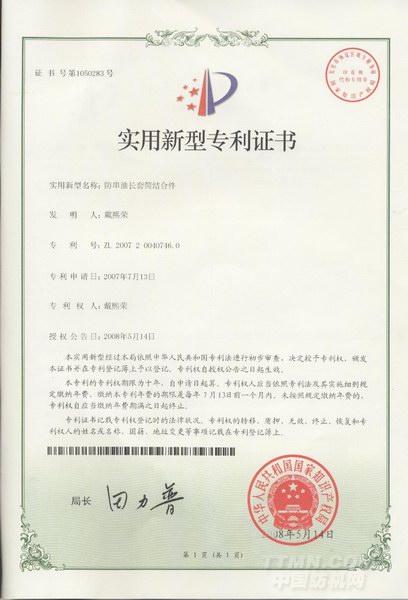

公司产品 专利证书

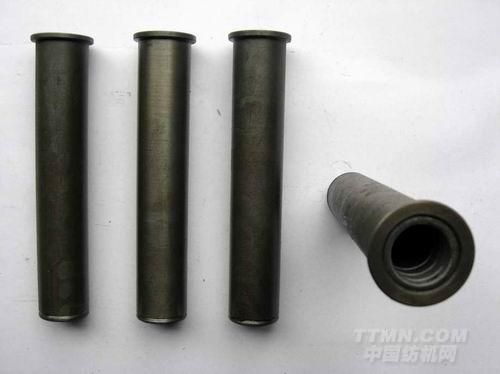

防串油长套筒结合件  件号：1332-0400-5
技术领域   使用数命是原来的5倍以上。

  本实用新型涉及纺织机械,，特别是槽筒式络筒机上的长套筒结合件。
技术背景
现有的纺织机械1332MP槽筒式络筒机上安装的长套筒结合件在高速运转中，断纱箱内的润滑油会通过内轴流串到另一纱箱，数月后就会造成前面油箱缺油加快零部件磨损，后面油箱的油过剩溢出来污染纱线，影响产品质量又浪费润滑油。
发明内容
本实用新型的目的是提供一种一种防串油式长套筒结合件。
本实用新型是这样实现的：一种防串油式长套筒结合件，包括长套筒外壳、含油内铜套，在含油内铜套的内壁开挖三条油槽，沿轴向上的同一直线在三条油槽上钻3个孔，另外在长套筒内壁上设一条半园形回油槽。
本实用新型在络筒机高速运转下，内轴上的润滑油会流入三条没槽内，然后迅速通过三个孔滴入半园油槽返回到原来的油箱，这样每个油箱始终不会缺油，大大减少了零部件的磨损，延长了零件的使用寿命，降低了生产成本。

实施例如附图所示。一种防串油式长套筒结合件，包括长套筒外壳1、含油内铜套2，含油内铜套2位于长套筒外壳1一端的内壁。在含油内铜套的内壁开挖三条油槽3，沿轴向上的同一直线在三条油槽上钻3个孔，另外在长套筒内壁上设一条半园形回油槽4。

1、一种防串油式长套筒结合件，包括长套筒外壳（1）、含油内铜套（2），其特征在于：在含油内铜套的内壁开挖三条油槽（3），沿轴向上的同一直线在三条油槽上钻3个孔，另外在长套筒内壁上设一条半园形回油槽。

说 明 书 摘 要

一种防串油式长套筒结合件，包括长套筒外壳（1）、含油内铜套（2），其特征在于：在含油内铜套的内壁开挖三条油槽（3），沿轴向上的同一直线在三条油槽上钻3个孔，另外在长套筒内壁上设一条半园形回油槽（4）。本实用新型在络筒机高速运转下，内轴上的润滑油会流入三条没槽内，然后迅速通过三个孔滴入半园油槽返回到原来的油箱，这样每个油箱始终不会缺油，大大减少了零部件的磨损，延长了零件的使用寿命，降低了生产成本。  使用数命是原来的5倍以上。
