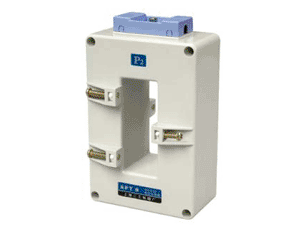

ALH-0.66Ⅲ系列电流互感器

发布时间：2011-09-06

公司名称：苏州西门子电器有限公司

产品特点

ALH-0.66Ⅲ系列电流互感器以其磁路设计新颖，补偿方法先进，工艺技术精湛，性能安全可靠，外形小巧美观，一般作控制、保护、测量用。

■外壳选用高强度阻燃PC，全封闭结构、阻燃等级V1；
■内部铁心选用优质取向硅钢片；
■立式方孔型，适用于单根或多根立式母排穿越；
■主要用在当三相母线立式布置时的场合，从而避免了二次出线被相邻母线或互感器所阻隔而带来的不便；
■精度高、容量大；
■固定简便、接线优化，符合供电系统电能计量的要求

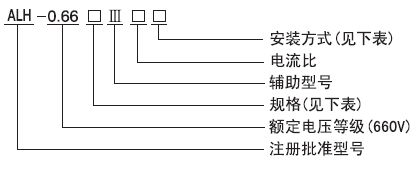

型号

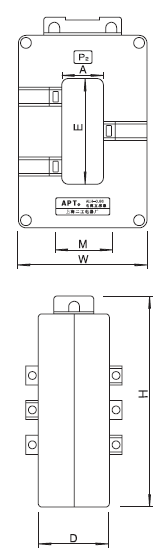

规格尺寸

尺寸规格型号	外形尺寸			穿孔尺寸			安装尺寸	安装方式
尺寸规格型号	W	H	D	A	E	Φ	M	安装方式
20Ⅲ	72	76	36	11	21	21	40	A.J
30Ⅲ	73	98	50	12	32	26	40	A.J
50Ⅲ	75	120	56	16	52	/	/	J
60Ⅲ	100	145	55	32	62	/	/	J
80Ⅲ	100	164	55	32	82	/	/	J

技术参数

一次电流	75～5000A
二次电流	5A、1A
额定电压	AC 660V
额定功率	50～60Hz
环境温度	-30℃～＋70℃
最高耐温	120℃
海拔高度	≤3000m
共频耐压	3000V 1min 50Hz(外壳与二次线圈间）
绝缘等级	E

技术参数

1、注明互感器的型号、规格、电流比、准确度等级和二次额定容量

2、注明安装方式。（如不注明本公司按自己规定提供）

3、特殊规格可定制。

规格型号	20Ⅲ		30Ⅲ		50Ⅲ		60		80Ⅲ		100Ⅲ		120Ⅲ		130Ⅲ
可使用母排的规格及根数	20×10 1根		30×10 1根		50×10 1根		60×10 1根		80×10 1根		100×10 1根		120×10 1根		130×10 1根
准确度等级	0.5	1	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5
额定电流比	额定容量(VA)
75/5		2.5		2.5
100/5		2.5		2.5
150/5	2.5			5
200/5	5			5
250/5				5
300/5			5	10
400/5			10	10	10	10	10
500/5			10	10	10	10	10
600/5			10	10	10	10	10
750/5					10	10	10	10	10
800/5					10	10		10	10	10	10	10	10
1000/5					15		15		15		15		15
1200/5							20		20		20		20		20
1500/5							20		20		20		20		20
2000/5							40		40		40		40		40
2500/5									40		40		40		40
3000/5									40		40		40		40
4000/5											40		40		40
5000/5											40		40		40

150/1	2.5			2.5		2.5
200/1	5			5		5
250/1				5		5		5
300/1				5		5		5
400/1				10		10		10		10
500/1				10		10		10		10		10
600/1				10		10		10		10		10		10
750/1						10		10		10		10		10
800/1						10		10		10		10		10
1000/1						10		10		10		10		10
1200/1							20		20		20		20		20
1500/1							20		20		20		20		20
2000/1							20		20		20		20		20
2500/1											20		20		20
3000/1											20		20		20
4000/1											20		20		20
5000/1											20		20		20
