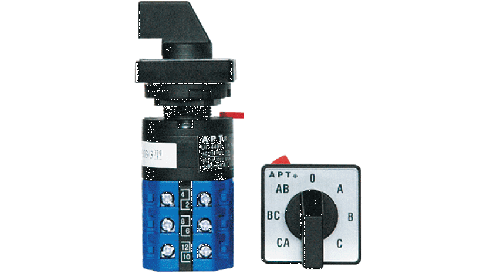

10安培系列万能转换开关

发布时间：2011-09-07

公司名称：苏州西门子电器有限公司

产品特点

LW39-10系列万能转换开关体积小，性能可靠，功能强大，安装方便。LW39-10系列万能转换开关适用于交流50－60HZ，电压440V及以下;直流220V及以下的电气设备与数控程控机床设备等控制回路中作控制、转换、信号、程序选择，照明和电气测量仪表的转换之用。

■单孔安装，中心一个φ16mm或φ22mm圆孔进行安装，可以和按钮配置在一起安装；
■安装方便，转换开关由安装头和开关基体二部分组成，二个部分用快速连接锁定机构进行连接。安装时，先把安装头装好，然后把开关基体插上快速锁定即可；

■外形小而美观，面板尺寸30×30，徽板底色呈金属条纹光泽，标志清晰漂亮；
■触点镀金，提高开关接触可靠性；
■组合样式多，约定发热电流10A；
■定位操作角度30°、45°、60°、90°，自复操作角度30°，定位位置2-12个位置；触头数量多达16个；
■防护等级IP65。
符合标准

LW39-10系列万能转换开关符合GB/T14048.1 GB14048.5 IEC60947-3 IEC337-1 VCE0660

工作条件

海拔高度不超过2000米
环境温度－25℃－55℃
空气相对湿度不超过90％
安装类别II
污染等级3级

型号含义

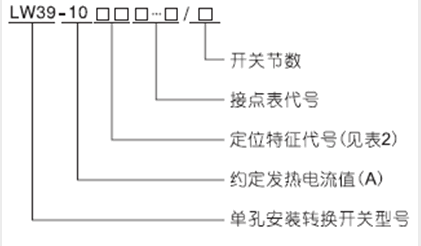

1、基本型号含义

2、专用型号含义

专门用途代号
用途	电压转换测量
	有零位三相相电压	有零位三相线电压		无零位三相相电压	无零位三相线电压		有零位三相相电压三相线电压
用途代号	YH1	YH2		YH3	YH4		YH5
用途	电流转换测量
	两个互感器有零位三相电流		三个互感器三相四线电流			三个互感器有零位三相电流
用途代号	LH1		LH2			LH3

定位特征代号

定位特征代号		手柄操作位置
自复式	A	0°←30°（注1）
自复式	B	30°→0°←30°
定位式	C	0° 45°
	D	－45° 0° 45°
	E	－45° 0° 45° 90°
	F	-90° －45° 0° 45° 90°
	G	-90° －45° 0° 45° 90° 135°
	V	-90° －45° 0° 45° 90° 135° 180°
	U	-90° －45° 0° 45° 90° 135° 180° 225°
	UT	-90° －45° 0° 45° 90° 135° 180° 225° 无限位（注2）
	R	－30° 30°
	RA	－90° 0°
	RE	0° 90°
	S	－90° 0° 90°
	T	－90° 0° 90° 180°
	TT	－90° 0° 90° 180°无限位

注（1）“←30°”表示把手柄操作到30位置时，手柄能自动复位到原来的位置。

注（2）“无限位°”表示开关没有装限们装置，手柄可以任意旋转到各位位置。

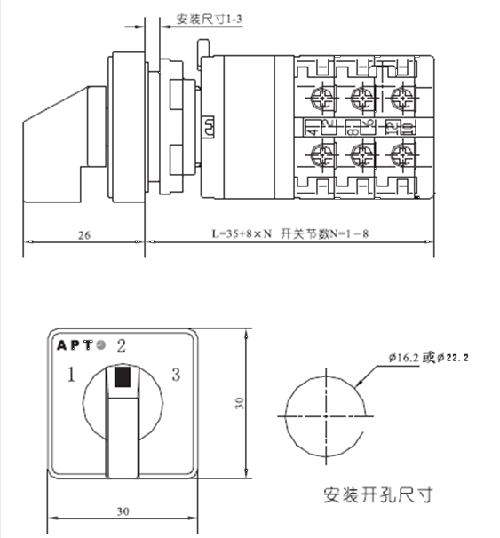

外型尺寸和安装尺寸

主要技术数据

项目				LW39-10型
额定绝缘电压Ui				440V
约定发热是流lth				10A
额定工作电流	交流	AC-21阻性负载	380V	10A
		AC－15感性负载COSφ＝0.4	380V	1.2A
			220V	2A
			110V	3A
	直流	DC 21阻性负载	220V	0.24A
			110V	0.56A
		DC-13感性负载T_0.95＝300ms	220V	0.12A
			110V	0.25A

寿命

万能转换开关电寿命：交流20万次，直流10万次。机械寿命:30万次

安装和维修

1.安装前的检查
查对万能转换开关的型号。必要时检查徽板标志，手柄操作位置，触头动作状态及连接片位置应符合接点表的规定;
2.安装程序
万能转换开关由安装头和开关基体两部分组成，这两部分有快速锁定机构进行连接;安装时，安装头和开关基体是分别安装的。拨动红色锁扣把安装头从开关基体上取下。
请注意：安装头的中心异形轴和开关基体的中心异开孔的配合，以及安装头和开关基体的锁定连接关系。先把安装头装配在设备上，然后把开关基体按配合和连接关系插到安装头上，拨动红色锁扣锁住即可。
3.维修万能转换开关不需要进行润滑，使用过程中要保持清洁，不必进行特殊的维修。不能随意拆开转换开关，以免损坏万能转换开关内部结构。
