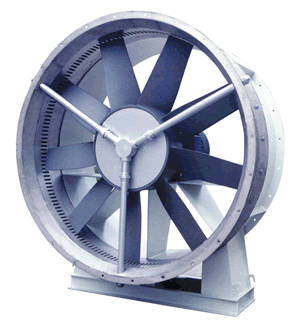

JYPW-1大风量喷雾轴流通风机

发布时间：2012-04-09

JYPW-1型喷雾轴流通风机主要用于纺织厂空调室，亦可用于其他空调场合的加湿送风。JYPW-1型喷雾轴流通风机设计有No.18、20共两种机号，传动方式有A式和C式，结构形式为压入式，安装形式为落地式。

性能参数选用表PerformanceTable

JYPW-1喷雾通风机（A式传动）技术参数

机号 Size	转速 r/min	叶片角 Degree	序号 No.	流量 Flow (m3/h)	全压 Total pressure (Pa)	水气比 Water-air ratio μ	电机型号 Motor model	功率 KW
18A	750	4°	1	129000	760	≤0.1	Y315S-8	55
			2	147500	717
			3	166000	646
			4	184200	549
			5	202400	424
		0°	1	112000	689		Y280M-8	45
			2	128500	649
			3	145000	585
			4	161000	500
			5	177000	393
		-3°	1	98446	618		Y280S-8	37
			2	113223	582
			3	128000	524
			4	141500	451
			5	155000	359
		-6°	1	84892	547		Y250M-8	30
			2	97946	515
			3	111000	463
			4	122000	402
			5	133000	326
20A	750	4°	1	182000	801	≤0.1	Y315M-8	75
			2	204500	750
			3	227000	668
			4	244500	582
			5	262000	476
		0°	1	157000	727		Y315S-8	55
			2	177500	680
			3	198000	606
			4	214000	529
			5	230000	435
		-3°	1	138000	652		Y280M-8	45
			2	156500	610
			3	175000	542
			4	189500	470
			5	204000	381
		-6°	1	118000	591		Y280S-8	37
			2	134000	559
			3	150000	505
			4	166000	427
			5	182000	327

JYPW-1 NO.18C喷雾通风机技术参数

转速 r/min	叶片角 Degree	序号 No.	流量 Flow (m3/h)	全压 Total Pressure (Pa)	电机型号 Motor model
750	4°	1	129000	760	Y315S-8-55
		2	147500	717
		3	166000	646
		4	184200	549
		5	202400	424
	0°	1	112000	689	Y280M-8-45
		2	128500	649
		3	145000	585
		4	161000	500
		5	177000	393
	-3°	1	98446	618	Y280S-8-37
		2	113223	582
		3	128000	524
		4	141500	451
		5	155000	359
	-6°	1	84892	547	Y250M-8-30
		2	97946	515
		3	111000	463
		4	122000	402
		5	133000	326
580	4°	1	99760	455	Y250M-8-30
		2	114067	429
		3	128373	386
		4	142448	328
		5	156523	254
	0°	1	86613	412	Y225M-8-22
		2	99373	388
		3	112133	350
		4	124507	299
		5	136880	235
	-3°	1	76131	370	Y225S-8- 18.5
		2	87559	348
		3	98987	313
		4	109427	270
		5	119867	215
	-6°	1	65650	327	Y200L-8-15
		2	75745	308
		3	85840	277
		4	94347	240
		5	102853	195

JYPW-1 NO.20C喷雾通风机技术参数

转速 r/min	叶片角 Degree	序号 No.	流量 Flow (m3/h)	全压 Total Pressure (Pa)	电机型号 Motor model
750	4°	1	182000	801	Y315M-8-75
		2	204500	750
		3	227000	668
		4	244500	582
		5	262000	476
	0°	1	157000	727	Y315S-8-55
		2	177500	680
		3	198000	606
		4	214000	529
		5	230000	435
	-3°	1	138000	652	Y280M-8-45
		2	156500	610
		3	175000	542
		4	189500	470
		5	204000	381
	-6°	1	118000	591	Y280S-8-37
		2	134000	559
		3	150000	505
		4	166000	427
		5	182000	327
580	4°	1	140747	479	Y280S-8-37
		2	158147	449
		3	175547	400
		4	189080	348
		5	202613	285
	0°	1	121413	435	Y250M-8-30
		2	137267	407
		3	153120	362
		4	165493	316
		5	177867	260
	-3°	1	106720	390	Y225M-8-22
		2	121027	365
		3	135333	324
		4	146547	281
		5	157760	228
	-6°	1	91253	353	Y225S-8- 18.5
		2	103627	334
		3	116000	302
		4	128373	256
		5	140747	195

JYPW-1 喷雾通风机（C式传动）配用件表

机号 Size	叶片角 Degree	转速 (r/min)	单速电机 One-speed Motor
			电机型号 Motor Model	功率 (KW)	电机带轮 Motor pulley	风机带轮 Fan pulley	电机型号 Motor Model	功率 (KW)	电机带轮 Motor pulley	风机带轮 Fan pulley
18C	4°	750	Y315S-8	55	D5-355	D5-355	YDT280M2-8/6	27/55	D5-335	D5-425
		580	Y250M-8	30	C5-335	C5-425
	0°	750	Y280M-8	45	D5-355	D5-355	YDT280M1-8/6	22/45	D5-335	D5-425
		580	Y225M-8	22	C5-335	C5-425
	-3°	750	Y280S-8	37	D5-355	D5-355	YDT280S-8/6	18/37	D5-335	D5-425
		580	Y225S-8	18.5	C5-335	C5-425
	-6°	750	Y250M-8	30	D5-355	C5-355	YDT250M-8/6	15/30	C5-335	C5-425
		580	Y200L-8	15	C5-335	C5-425
20C	4°	750	Y315M-8	75	D7-315	D7-315
		580	Y280S-8	37	D5-335	D5-425
	0°	750	Y315S-8	55	D5-355	D5-355	YDT280M2-8/6	27/55	D5-335	D5-425
		580	Y250M-8	30	C5-335	C5-425
	-3°	750	Y280M-8	45	D5-355	D5-355	YDT280M1-8/6	22/45	D5-335	D5-425
		580	Y225M-8	22	C5-355	C5-425
	-6°	750	Y280S-8	37	D5-355	D5-355	YDT280S-8/6	18/37	D5-335	D5-425
		580	Y225S-8	18.5	C5-355	C5-425

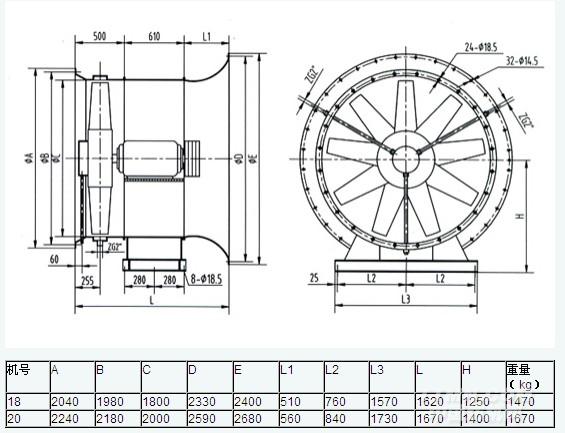

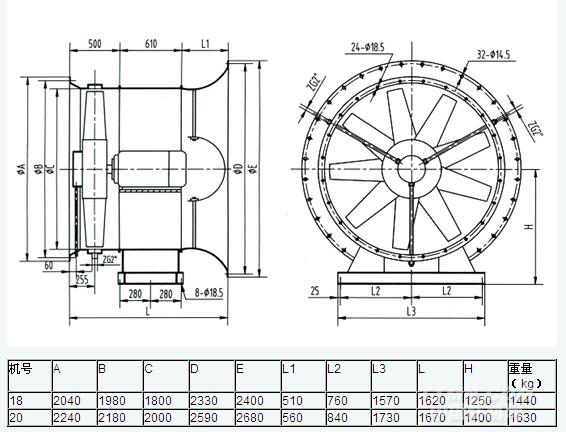

风机的外形与安装尺寸
