混合式步进电机系列28BYGH

发布时间：2012-04-10

产品名称：混合式步行电机
产品型号：28BYGH
使用材料：-
产品规格：-
所属分类：混合式步进电机系列
文档下载：点击下载PDF文件 28BYGH
产品简介：

HYBRID STEPPING MOTOR(混合式步进电机)
General Specifications(详细说明)：
Step Accuracy………………………………………………… ±5%
Temperature Rise…………………………………………80℃ Max
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………500V AC for one minute
Electrical Specifications(技术数据):

电机型号
Model

步矩角
Step angle
(º)

机身长
Motor Length
L(mm)

相电压
Rated voltage
(V)

相电流
Rated Current
(A)

相电阻
Phase Resistance
(Ω)

相电感
Phase Inductance
(mH)

静转矩
Holding Torque
(g.cm)

引线数
Lead Wire
(NO.)

转动惯量
Rotor Interia
(kg.cm²)

重量
Motor weight
(kg)

28BYGH102

1.8

　3.9

0.67

　5.8

　3.2

　600

-7

9×10

0.11

28BYGH105

1.8

　2.66　

0.95

　2.8

　1.0

　430

28BYGH301

1.8

　4.56

0.67

　6.8

　4.9

　950

-7

12×10

0.14

28BYGH303

1.8

　3.4

0.95

　3.4

　1.2

　750

28BYGH501

1.8

　8.04

0.67　

　7.2

　1200

-7

18×10

0.2

*以上仅为代表产品，派生产品可根据客户要求制作

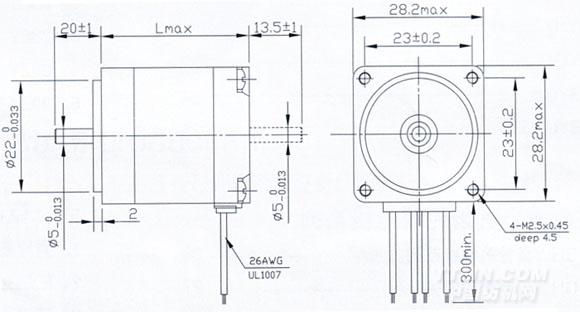

Mechanical Dimensions(外型图)

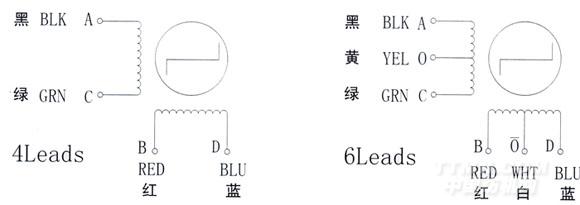

Wiring diagram(接线图):

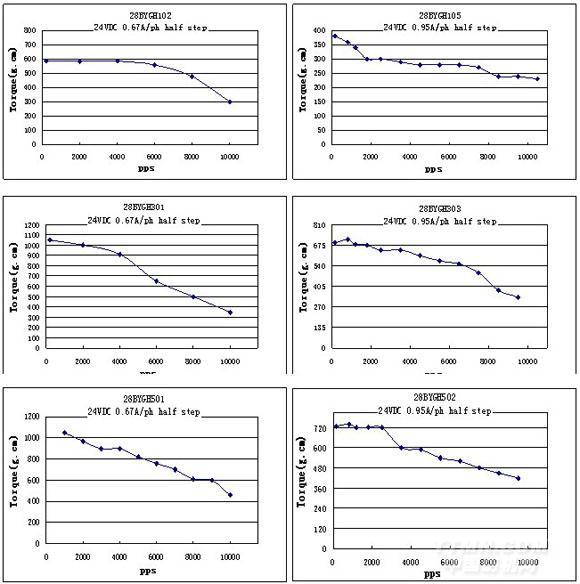

Pull out Torque Curve:
