混合式步进电机系列60BYGH
发布时间：2012-04-10
产品名称：混合式步行电机
产品型号：60BYGH
使用材料：-
产品规格：-
所属分类：混合式步进电机系列
文档下载：点击下载PDF文件60BYGH
产品简介：
HYBRIDSTEPPINGMOTOR(混合式步进电机)
GeneralSpecifications(详细说明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
| 电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (N.m) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (kg.cm) |
重量 Motor weight (kg) |
|
60BYGH402A |
1.8 |
57 | 2.4 | 3 | 0.8 | 1.6 | 1 | 6 | 300 | 0.6 | 0.77 |
| 60BYGH403A | 1.8 | 57 | 3.9 | 3 | 1.3 | 4.3 | 1.4 | 4 | 300 | 0.6 | 0.77 |
| 60BYGH408A | 1.8 | 57 | 4 | 2 | 2 | 3.5 | 1.2 | 6 | 300 | 0.6 | 0.77 |
| 60BYGH801A | 1.8 | 87 | 5.6 | 2 | 2.8 | 6 | 1.8 | 6 | 840 | 1.1 | 1.34 |
| 60BYGH805A | 1.8 | 87 | 2.8 | 4 | 0.7 | 3.5 | 2.3 | 4 | 840 | 1.1 | 1.34 |
| 60BYGH806A | 1.8 | 87 | 4.2 | 3 | 1.4 | 4.3 | 2.0 | 6 | 840 | 1.1 | 1.34 |
*以上仅为代表产品，派生产品可根据客户要求制作

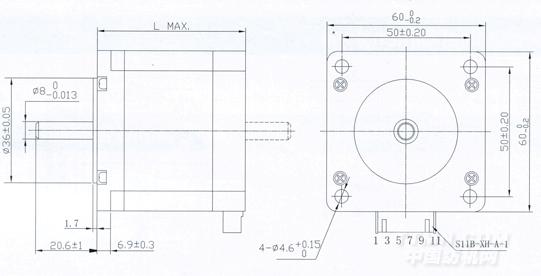

Mechanical Dimensions(外型图)
.jpg)

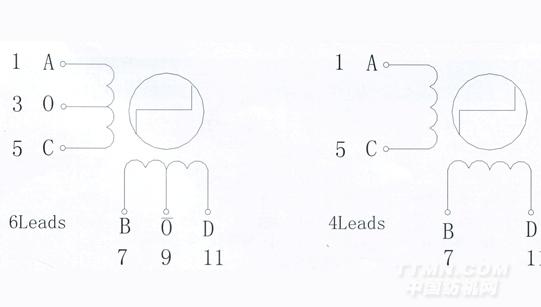

Wiring diagram(接线图):
.jpg)

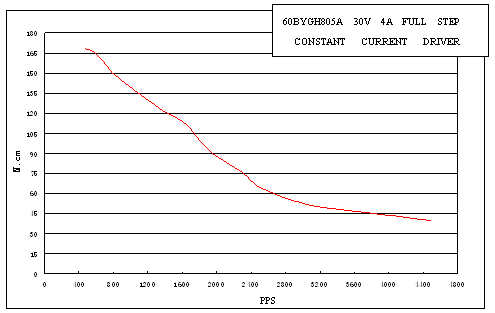

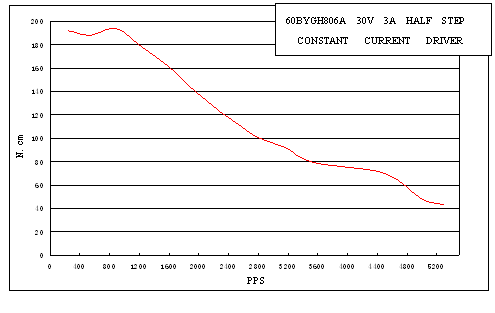

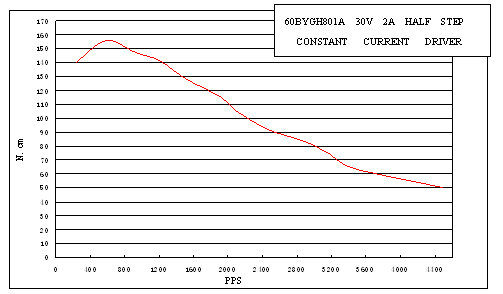

Pulse-torque Characteristics (矩频特性)
.gif)
.gif)
.gif)
