42BYGHW齿轮箱电机系列
发布时间:2012-04-11
产品名称:齿轮箱电机系列
产品型号:42BYGHW齿轮箱电机系列
使用材料:-
产品规格:-
所属分类:齿轮箱电机系列
文档下载:点击下载PDF文件42BYGHW
产品简介:
HYBRIDSTEPPINGGEARMOTOR(齿轮箱电机系列)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静力矩 Holding Torque (g.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
减速比 Gear Radio |
重量 Motor weight (kg) |
42BYGHW208-27AG30 | 1.8 | 34 | 12 | 0.4 | 30 | 37 | 0.26 | 4 | 34 | 1:30 | 0.25 |
42BYGHW607-07AG30 | 1.8 | 40 | 3.6 | 1.2 | 3 | 3.2 | 0.26 | 4 | 54 | 1:30 | 0.3 |
42BYGHW810-12AG10 |
1.8 | 48 | 12 | 0.4 | 30 | 50 | 0.45 | 6 | 68 | 1:10 | 0.4 |
*以上仅为代表产品,派生产品可根据客户要求制作

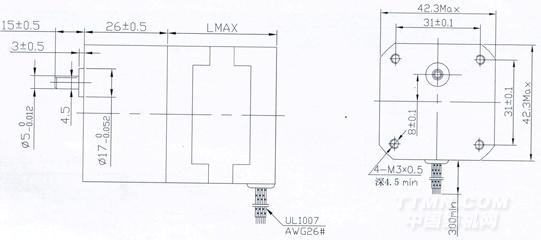

Mechanical Dimensions(外型图)

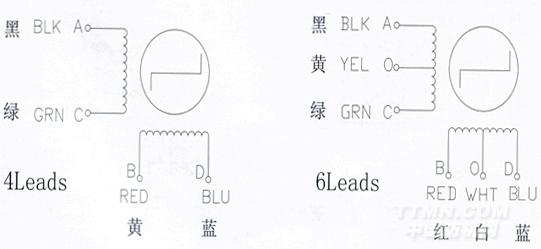

Wiring diagram(接线图):
