57BYGH齿轮箱电机系列
发布时间：2012-04-11
产品名称：齿轮箱电机系列
产品型号：57BYGH齿轮箱电机系列
使用材料：-
产品规格：-
所属分类：齿轮箱电机系列
文档下载：点击下载PDF文件57BYGH
产品简介：
HYBRIDSTEPPINGGEARMOTOR(齿轮箱电机系列)
GeneralSpecifications(详细说明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
| 电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静力矩 Holding Torque (g.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
减速比 Gear Radio |
重量 Motor weight (kg) |
| 57BYGH009-06BAG30 | 1.8 | 41 | 57 | 1 | 5.7 | 5.7 | 3.9 | 6 | 120 | 30:1 | 0.45 |
| 57BYGH206-05BAG10 | 1.8 | 51 | 6.6 | 1 | 6.6 | 8.2 | 7.2 | 6 | 275 | 10:1 | 0.65 |
|
57BYGH402AG15 |
1.8 | 56 | 12 | 0.6 | 20 | 29 | 8.5 | 6 | 300 | 15:1 | 0.7 |
|
57BYGH630-07AG20 |
1.8 | 76 | 3.2 | 2.8 | 1.13 | 5 | 18.9 | 4 | 480 | 20:1 | 1 |
*以上仅为代表产品，派生产品可根据客户要求制作

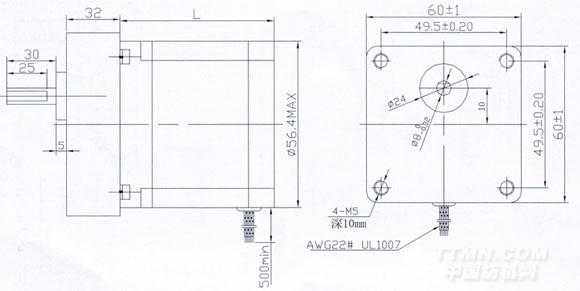

Mechanical Dimensions(外型图)
.jpg)

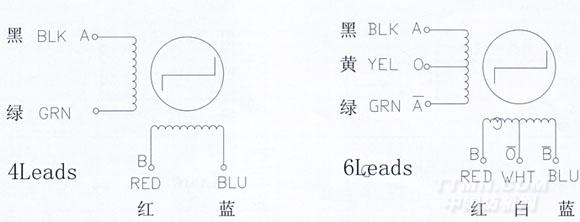

Wiring diagram(接线图):
.jpg)
