直线混合式步进电机系列42BYGHL
发布时间：2012-04-11
产品名称：直线混合式步进电机
产品型号：42BYGHL
使用材料：-
产品规格：-
所属分类：直线混合式步进电机系列
文档下载：点击下载PDF文件42BYGHL
产品简介：
HYBRIDLINEARACTUATORS(直线混合式步进电机)
GeneralSpecifications(详细说明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1S
ElectricalSpecifications(技术数据):
| 电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (Kg.cm) |
引线数 Lead Wire (NO.) |
定位力矩 Detent Torque (Kg.cm) |
转动惯量 Rotor Inertia (kg.cm²) |
重量 Motor weight (kg) |
| 42BYGHL240 | 0.01 | 34 | 5.4 | 0.8 | 6.7 | 9.5 | 2.5 | 4 | 0.2 | 0.034 | 0.20 |
| 42BYGHL602 | 0.02 | 40 | 12 | 0.4 | 26 | 23 | 3 | 6 | 0.22 | 0.054 | 0.26 |
| 42BYGHL801 | 0.04 | 48 | 12 | 0.4 | 30 | 22 | 3.8 | 6 | 0.28 | 0.068 | 0.36 |
*以上仅为代表产品，派生产品可根据客户要求制作

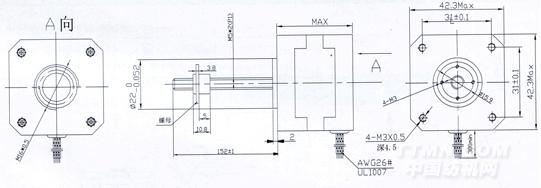

Mechanical Dimensions(外型图)
.jpg)

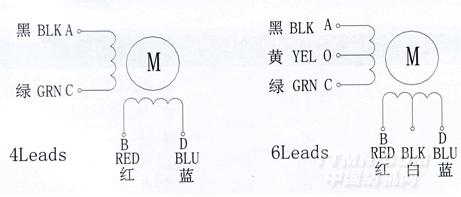

Wiring diagram(接线图):
.jpg)
