直流无刷电机系列57BL
发布时间：2012-04-11
产品名称：直流无刷电机
产品型号：57BLSeries
使用材料：-
产品规格：-
所属分类：直流无刷电机系列
文档下载：点击下载PDF文件57BLSeries
产品简介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………700VAC1minute
ElectricalSpecifications(技术数据):
| Model | 57BL01 | 57BL02 | 57BL03 | 57BL04 | 57BL05 | 57BL06 |
| Number of Poles | 4 | |||||
| Number of Phases | 3 | |||||
| Nominal voltage VDC | 24 | |||||
| Rated speed RPM | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Rated Torque N-m | 0.057 | 0.11 | 0.165 | 0.22 | 0.33 | 0.44 |
| Rated Current Amps | 1.2 | 2.3 | 3.0 | 4.4 | 6.6 | 8.6 |
| Output Power Watts | 15 | 34 | 52 | 69 | 103 | 138 |
| Peak Tourque1 N-m | 0.18 | 0.38 | 0.58 | 0.8 | 1.2 | 1.6 |
| Peak Current Amps | 3.6 | 6.8 | 9 | 13.2 | 19.8 | 25.8 |
| Torque constant N-m/A | 0.074 | 0.059 | 0.06 | 0.062 | 0.062 | 0.063 |
| Back EMF V/kRPM | 7.75 | 6.2 | 6.3 | 6.5 | 6.5 | 6.6 |
| Rotor inertia g·cm² | 32 | 42 | 58 | 72 | 106 | 140 |
| Body Length(L) mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| Mass kg | 0.43 | 0.5 | 0.67 | 0.75 | 1.0 | 1.25 |
*以上仅为代表产品，派生产品可根据客户要求制作

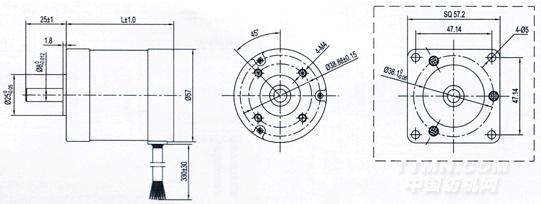

Mechanical Dimensions(外型图)
.jpg)

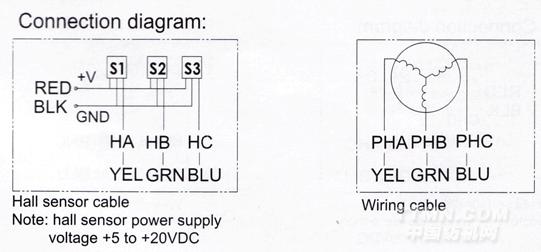

Wiring diagram(接线图):
.jpg)
