直流无刷电机系列57BLF
发布时间:2012-04-11
产品名称:直流无刷电机
产品型号:57BLFSeries
使用材料:-
产品规格:-
所属分类:直流无刷电机系列
文档下载:点击下载PDF文件57BLFSeries
产品简介:
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明):
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………700VAC1minute
ElectricalSpecifications(技术数据):
Model | 57BLF01 | 57BLF02 | 57BLF03 | 57BLF04 |
Number of Poles | 8 | |||
Number of Phases | 3 | |||
Nominal voltage VDC | 24 | 24 | 24 | 36 |
Rated speed RPM | 3000 | |||
Rated Torque N-m | 0.2 | 0.4 | 0.6 | 0.8 |
Rated Current Amps | 4 | 7.8 | 12 | 15 |
Output Power Watts | 63 | 125 | 188 | 250 |
Peak Tourque1 N-m | 0.6 | 1.2 | 1.8 | 2.4 |
Peak Current Amps | 12 | 23.5 | 36 | 45 |
Torque constant N-m/A | 0.065 | 0.066 | 0.066 | 0.066 |
Back EMF V/kRPM | 6.23 | 6.3 | 6.3 | 6.3 |
Rotor inertia g·cm² | 120 | 170 | 220 | 270 |
Body Length(L) mm | 59 | 80 | 101 | 122 |
Mass kg | 0.65 | 1.0 | 1.4 | 2.0 |
*以上仅为代表产品,派生产品可根据客户要求制作

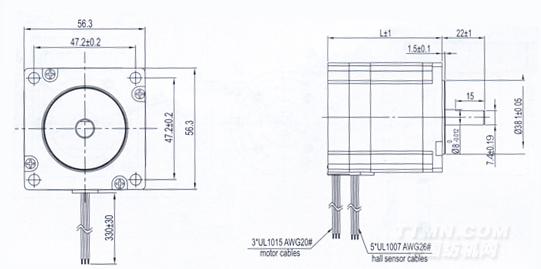

Mechanical Dimensions(外型图)

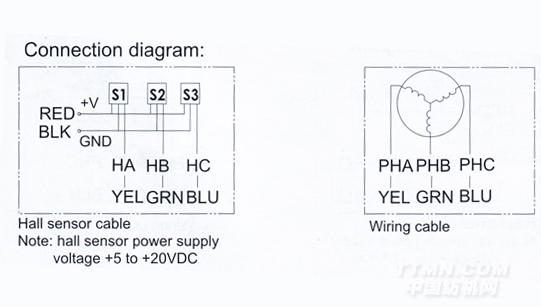

Wiring diagram(接线图):
