直流无刷电机系列110BLF
发布时间：2012-04-11
产品名称：直流无刷电机
产品型号：110BLFSeries
使用材料：-
产品规格：-
所属分类：直流无刷电机系列
文档下载：点击下载PDF文件110BLFSeries
产品简介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………F
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………1000VAC1minute
ElectricalSpecifications(技术数据):
| Model | 110BLF01 |
| Number of Poles | 8 |
| Number of Phases | 3 |
| Nominal voltage VDC | 310 |
| Rated speed RPM | 3000 |
| Rated Torque N-m | 3 |
| Rated Current Amps | 5 |
| Output Power Watts | 940 |
| Peak Tourque1 N-m | 9 |
| Peak Current Amps | 15 |
| Torque constant N-m/A | 0.74 |
| Back EMF V/kRPM | 77.5 |
| Rotor inertia g·cm² | 3 |
| Body Length(L) mm | 143 |
| Mass kg | 6 |
Caution：Peak Torque is provided for the purpose of performance calculations only,Operate near,or at this condition will result in motor damaged.
峰值力矩仅作为参数参考，接近或在此条件下长时间使用，将导致电机损坏。
Note：We can also manufacture products according to customer's requirements.以上仅为代表产品，派生产品可根据客户要求制作。

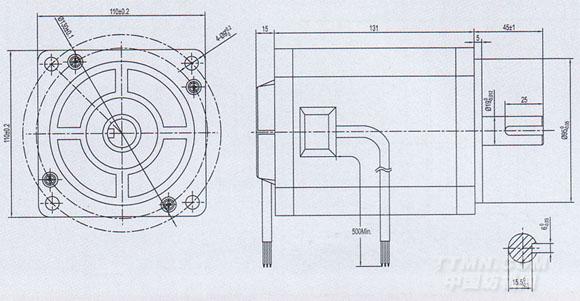

Mechanical Dimensions(外型图):
.jpg)

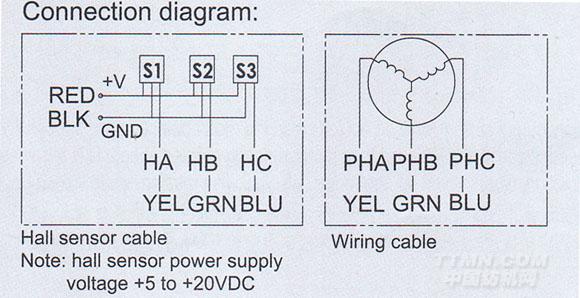

Wiring diagram(接线图):
.jpg)
