直流无刷电机系列57BID12V内置驱动
发布时间:2012-04-11
产品名称:直流无刷电机
产品型号:57BID12V内置驱动
使用材料:-
产品规格:-
所属分类:直流无刷电机系列
文档下载:点击下载PDF文件57BID
产品简介:
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流无刷电机)
GeneralSpecifications(详细说明):
WindingType…………………………………………………Star
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
型号 Model | 57BID01-12 | 57BID02-12 | 57BID03-12 | 57BID04-12 |
磁极数 Poles | 4 | |||
相数 Phase | 3 | |||
额定电压 Rated Voltage(VOC) | 12VDC±10% | |||
额定转速 Rated speed(RPM) | 3000 | 3000 | 3000 | 3000 |
额定力距 Rated Torque(N-m) | 0.057 | 0.11 | 0.165 | 0.22 |
额定电流 Rated Current(Arrps) | 2.4 | 4.6 | 6 | 8.8 |
输出功率 Output power(Watts) | 15 | 34 | 52 | 69 |
峰值转矩 Peak Torque1(N-m) | 0.18 | 0.38 | 0.58 | 0.8 |
峰值电流 Peak Current(Amps) | 7.5 | 14 | 18 | 24 |
转矩常数 Torque constant(N-m/Amps) | 0.023 | 0.022 | 0.023 | 0.022 |
反电势 Back EMF(V/kRPM) | 2.4 | 2.3 | 2.4 | 2.3 |
转动惯量 Rotor inertia(g·cm²) | 32 | 42 | 58 | 72 |
机身长度 Body Length(L) (mm) | 71 | 76 | 86 | 96 |
重量 Mass (kg) | 0.45 | 0.6 | 0.75 | 0.9 |
*以上仅为代表产品,派生产品可根据客户要求制作

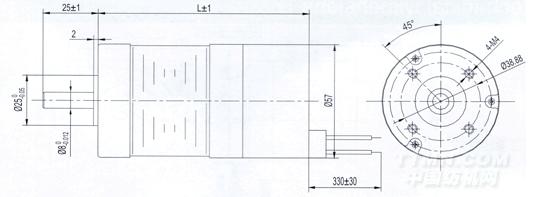

Mechanical Dimensions(外型图)

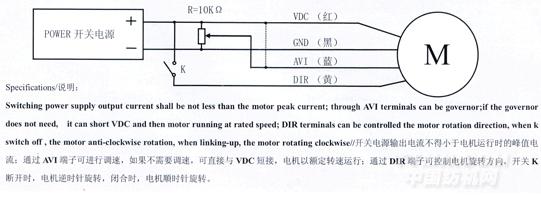

Wiring diagram(接线图):
