直流永磁电机系列40ZYN

发布时间：2012-04-11

产品名称：直流永磁电机
产品型号：40ZYN
使用材料：-
产品规格：-
所属分类：直流永磁电机系列
文档下载：点击下载PDF文件40ZYN
产品简介：
DCMOTOR(直流永磁电机)
GeneralSpecifications(详细说明)：
Magnet磁铁…………………………………Nd-Fe钕铁磞
InsulationClass绝缘等级………………B130℃/F155℃
TemperatureRise温升………………75KMAX
Protection&Cooling防护等级&冷却………………IP40及以下&IC00
EnvironmentTemperatureandHumidit环境温度及湿度………………+15℃~+35℃，45%~75%
Installation安装方式………………IMB14凸缘
ShaftOD出轴直径………………Φ5.0mmMAX
Bearing轴承………………Ball滚动轴承
Winding绕线选择………………
Voltage工作电压范围………………6.0~220VDC
Speed额定转速范围………………1000~120000rpm
Power输出功率范围………………5~28W
Components配件………………Magneticencoder磁编码器
ElectricalSpecifications(技术数据):

电机型号 Model	额定电压 Relted Voltage (V)	空载转速 Noload Speed (RPM)	空载电流 Noload Current (A)	额定转速 Rated Speed (RPM)	额定电流 Rated Current (A)	额定转矩 Reted Torque (N.N)	额定功率 Reated Power (MM)	机身长度 Length L (MM)
40ZYN06-001	6.0	7000	1.2	5600	5.8	0.04	24	72
40ZYN12-001	12.0	6000	0.7	5000	3.4	0.05	26	72
40ZYN114-002	14.4	5500	0.5	4500	2.4	0.05	23	72
40ZYN18-001	18.0	3000	0.3	2400	1.4	0.07	17	72
40ZYN24-001	24.0	5300	0.3	4300	1.8	0.06	27	72
40ZYN24-002	24.0	4000	0.15	3000	1.6	0.08	25	72

*以上仅为代表产品，派生产品可根据客户要求制作

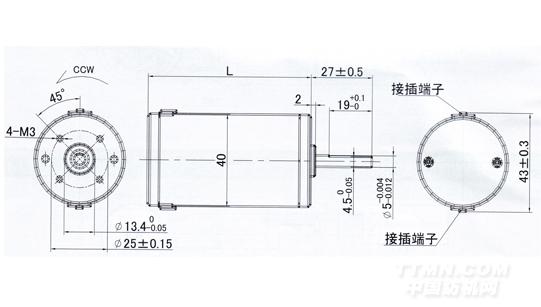

Mechanical Dimensions(外型图)
