直流永磁电机系列76ZY
发布时间:2012-04-11
产品名称:直流永磁电机
产品型号:76ZY
使用材料:-
产品规格:-
所属分类:直流永磁电机系列
文档下载:点击下载PDF文件76ZY
产品简介:
DCMOTOR(直流永磁电机)
GeneralSpecifications(详细说明):
Magnet磁铁…………………………………Ferrite铁氧体
InsulationClass绝缘等级………………B130℃/F155℃
TemperatureRise温升………………75KMAX
Protection&Cooling防护等级&冷却………………IP40及以下&IC00
EnvironmentTemperatureandHumidit环境温度及湿度………………+15℃~+35℃,45%~75%
Installation安装方式………………IMB14凸缘
ShaftOD出轴直径………………Φ8.0mmMAX
Bearing轴承………………Ball滚动轴承
Winding绕线选择……………………………
Voltage工作电压范围………………12~220VDC
Speed额定转速范围………………900~7000rpm
Power输出功率范围………………50~160W
Components配件………………Magneticencoder磁编码器
ElectricalSpecifications(技术数据):
电机型号 |
额定电压 |
空载转速 Noload Speed (RPM) |
空载电流 Noload Current (A) |
额定转速 Rated Speed (RPM) |
额定电流 Rated Current (A) |
额定转矩 Reted Torque (N.N) |
额定功率 Reated Power (MM) |
机身长度 Length L (MM) |
76ZY12-001 | 12.0 | 4800 | 1.5 | 3800 | 13.2 | 0.25 | 99.0 | 97 |
76ZY24-001 | 24.0 | 3200 | 0.7 | 2600 | 4.0 | 0.23 | 62.0 | 97 |
76ZY24-002 | 24.0 | 3600 | 0.8 | 2800 | 7.5 | 0.40 | 115.0 | 112 |
76ZY100-001 | 100.0 | 2400 | 0.15 | 1900 | 1.3 | 0.40 | 79.0 | 112 |
76ZY24-003 | 24.0 | 3000 | 0.5 | 2500 | 9.7 | 0.6 | 155.0 | 137 |
76ZY220-001 | 220.0 | 3700 | 0.08 | 3000 | 1.0 | 0.45 | 140.0 | 137 |
*以上仅为代表产品,派生产品可根据客户要求制作

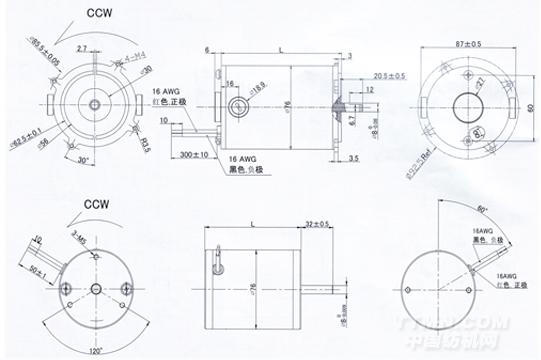

Mechanical Dimensions(外型图)
