两厢混合式步进电机驱动器SD-2H086MB

发布时间：2012-04-11

产品名称：驱动器
产品型号：SD-2H086MB
使用材料：-
产品规格：-
所属分类：驱动器系列
文档下载：点击下载PDF文件SD-2H086MB
产品简介：
驱动器
BLDC系列直流
SD系列步进电机及驱动器是由本公司最新推出的高科技产品。随着电子技术的告诉发展，电子产品的工艺和性能也不断更新和提高，本产品采用超大规模的硬件集成电路，具有高度的抗干扰性及快速的响应性，从根本上解决了传统步进电机低速爬行、存在共振区、噪音大、高速力矩小、启动频率低及驱动器可靠性差等缺点。
Features(特点):
-交流伺服电流环原理，实时电流跟踪补偿，低速更平稳。
-高速力矩输出提高40%，避免丢步(空载启动速度达300~420r/min)最高转速达3500r/min。
-灵活的输出电流设定，适配不同型号电机，同事具备自动半电流功能，减少电机发热。
-最大50细分设定，满足各种机械传动，而且不影响其输出力矩。
-输入脉冲模式设定及高低电平设定，便于用户使用。
-保护功能全：输入电源过压、欠压、输出过流、相间短路、驱动器高温等报警保护功能.
-电机低速无爬行现象，噪音小，无共振区。

MechanicalDimensions(性能指标)

电气性能(环境温度TJ=25°C时)

输入电源	24-80V直流电源供应，容量：不小于400VA.典型值：DC68V
输出电流	1.82A-8.28A,8档可调，分辨率0.91A
驱动方式	纯正弦PWM驱动输出
绝缘电阻	常温常压下>500MΩ
绝缘强度	常温常压下500V/分钟
重量	约850克

细分设定表

sw5	sw6	sw7	sw8	每转脉动	步距角	sw5	sw6	sw7	sw8	每转脉动	步距角
ON	ON	ON	ON	400	0.900°	ON	ON	ON	OFF	2400	0.150°
OFF	ON	ON	ON	500	0.720°	OFF	ON	ON	OFF	3200	0.1125°
ON	OFF	ON	ON	600	0.600°	ON	OFF	ON	OFF	4000	0.090°
OFF	OFF	ON	ON	800	0.450°	OFF	OFF	ON	OFF	5000	0.072°
ON	ON	OFF	ON	1000	0.360°	ON	ON	OFF	OFF	6000	0.060°
OFF	ON	OFF	ON	1200	0.300°	OFF	ON	OFF	OFF	6400	0.05625°
ON	OFF	OFF	ON	1600	0.225°	ON	OFF	OFF	OFF	8000	0.450°
OFF	OFF	OFF	V	2000	0.180°	OFF	OFF	OFF	OFF	10000	0.036°

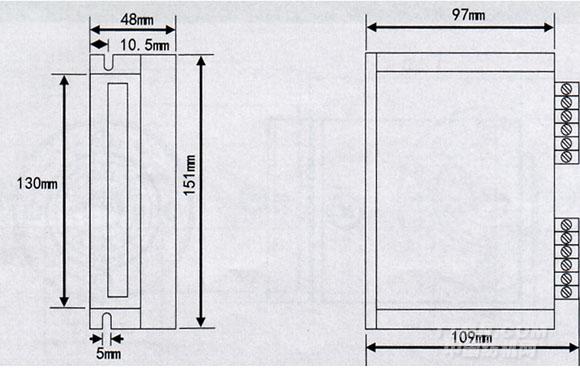

安装尺寸:
