微型行星齿轮箱系列28PA-6
发布时间：2012-04-11
产品名称：微型行星齿轮箱
产品型号：28PA-6Φ28mm
使用材料：-
产品规格：-
所属分类：微型行星齿轮箱系列
文档下载：点击下载PDF文件28PA-6
产品简介：
PLANETGEARHEAD(微型行星齿轮箱)
GeneralSpecifications(详细说明)：
HousingMaterial(外壳材料)………………………Metal(金属)
BacklashatNo-Load(无负荷时背隙)………………≤2.5º
BearingatOutput(输出轴承)………………………BallorSleeve
PermissibleOverhungload(径向负荷)……………≤3.5kg
PermissibleThrustLoad(轴向负荷)………………≤2.5kg
Max.Radialplay(最大径向间隙)……………………≤0.05mm
Max.Thrustplay(最大轴向间隙)……………………≤0.3mm
Note:OverhungLoad(径向负荷)at10mmfromflange
ElectricalSpecifications(技术数据):
| 齿轮箱型号 Model |
减速比 Reduction Radio 1：x |
精确减速比 Exact Reduction Ratio 1:x |
传动级数 Number Of Gear Train # |
最大允许力距 Rated Permissible Torque (Kg.cm) |
瞬间允许力距 Momentary Permissible Torque (kg.cm) |
效率 Efficiency (%) |
齿轮箱长度 Gear Box Length (mm) |
28PA0004G-6 |
4 | 3 12/17 | 1 | 10 | 30 | 85 | 25.1 |
28PA0005G-6 |
5 | 5 2/11 | |||||
28PA0013G-6 |
14 | 13 212/289 | 2 | 15 | 45 | 72 | 32.8 |
28PA0019G-6 |
19 | 19 38/187 | |||||
28PA0027G-6 |
27 | 26 103/121 | |||||
28PA0051G-6 |
51 | 50 4397/4913 | 3 | 20 | 60 | 61 | 40.5 |
28PA0071G-6 |
71 | 71 524/379 | |||||
28PA0100G-6 |
100 | 99 104/2057 | |||||
28PA0139G-6 |
139 | 139 184/1331 | |||||
28PA0189G-6 |
189 | 188 51013/83521 | 4 | 25 | 75 | 52 | 48.3 |
28PA0264G-6 |
264 | 263 39370/54043 | |||||
28PA0369G-6 |
369 | 368 28689/34969 | |||||
28PA0515G-6 |
516 | 515 14250/14641 | |||||
28PA0720G-6 |
721 | 720 14481/14641 | |||||
28PA0977G-6 |
977 | 977 318590/918731 | 5 | 30 | 90 | 45 | 55.8 |
28PA1367G-6 |
1367 | 1366 352585/594473 | |||||
28PA1911G-6 |
1911 | 1910 332327/384659 | |||||
28PA2672G-6 |
2672 | 2671 224176/2248897 | |||||
28PA3736G-6 |
3736 | 3736 5521/16051 |
适用范围：
1.260/380/385/395永磁直流电机2.28BLDC直流无刷电机
*以上仅为代表产品，派生产品可根据客户要求制作

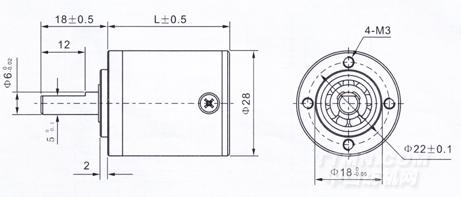

MechanicalDimensions(外型图)
.jpg)
