微型行星齿轮箱系列36PA-8

发布时间：2012-04-11

产品名称：微型行星齿轮箱
产品型号：36PA-8Φ36mm
使用材料：-
产品规格：-
所属分类：微型行星齿轮箱系列
文档下载：点击下载PDF文件36PA-8
产品简介：

PLANETGEARHEAD(微型行星齿轮箱)
GeneralSpecifications(详细说明)：
HousingMaterial(外壳材料)………………………Metal(金属)
BacklashatNo-Load(无负荷时背隙)………………≤2.5º
BearingatOutput(输出轴承)………………………BallorSleeve
PermissibleOverhungload(径向负荷)……………≤3.5kg
PermissibleThrustLoad(轴向负荷)………………≤2.5kg
Max.Radialplay(最大径向间隙)……………………≤0.05mm
Max.Thrustplay(最大轴向间隙)……………………≤0.3mm
Note:OverhungLoad(径向负荷)at10mmfromflange
ElectricalSpecifications(技术数据):

齿轮箱型号 Model	减速比 Reduction Radio 1：x	精确减速比 Exact Reduction Ratio 1:x	传动级数 Number Of Gear Train #	最大允许力距 Rated Permissible Torque (Kg.cm)	瞬间允许力距 Momentary Permissible Torque (kg.cm)	效率 Efficiency (%)	齿轮箱长度 Gear Box Length (mm)
36PA0005G-8	4	3 12/17	1	15	45	85	31.1
36PA0005G-8	5	5 2/11	1	15	45	85	31.1
36PA0013G-8	14	13 212/289	2	20	60	72	38.8
36PA0019G-8	19	19 38/187
36PA0027G-8	27	26 103/121
36PA0051G-8	51	50 4397/4913	3	25	75	61	46.5
36PA0071G-8	71	71 524/379
36PA0100G-8	100	99 104/2057
36PA0139G-8	139	139 184/1331
36PA0189G-8	189	188 51013/83521	4	30	90	52	54.3
36PA0264G-8	264	263 39370/54043
36PA0369G-8	369	368 28689/34969
36PA0515G-8	516	515 14250/14641
36PA0720G-8	721	720 14481/14641
36PA0977G-8	977	977 318590/918731	5	35	100	45	61.8
36PA1367G-8	1367	1366 352585/594473
36PA1911G-8	1911	1910 332327/384659
36PA2672G-8	2672	2671 224176/2248897
36PA3736G-8	3736	3736 5521/1605

适用范围：
1.3540/540/550/572永磁直流电机2.36BLDC/42BLDC直流无刷电机3.39BYG/42BYG步进电机
*以上仅为代表产品，派生产品可根据客户要求制作

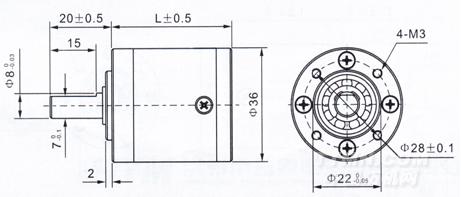

MechanicalDimensions(外型图)
