微型行星齿轮箱系列57BL
发布时间：2012-04-11
产品名称：微型行星齿轮箱
产品型号：57BL偏心齿轮箱电机系列
使用材料：-
产品规格：-
所属分类：微型行星齿轮箱系列
文档下载：点击下载PDF文件57BL偏心齿轮箱电机系列
产品简介：
PLANETGEARHEAD(微型行星齿轮箱)
GeneralSpecifications(详细说明)：
WingdingType…………………………………………………star
HallEffectangle……………………………120℃Maxelectricalangle
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………600VACforoneminute
ElectricalSpecifications(技术数据):
| 电机型号 Model |
Poles | phases | Rated voltage（VDC） | Rated speed(RPM) | Rated Torque（N.M） | Rated currenrt（amps） | output power(watts) | Body length L1（mm） | Mass(kg) |
| 57BL01AG | 4 | 3 | 24 | 3000 | 0.057 | 1.5 | 18 | 41.5 | 1.43 |
| 57BL02AG | 4 | 3 | 24 | 3000 | 0.11 | 2.5 | 34 | 46.5 | 0.5 |
| 57BL03AG | 4 | 3 | 24 | 3000 | 0.165 | 3.2 | 52 | 56.5 | 0.67 |
| 57BL04AG | 4 | 3 | 24 | 3000 | 0.22 | 4.5 | 69 | 66.5 | 0.75 |
| 57BL05AG | 4 | 3 | 24 | 3000 | 0.33 | 6.7 | 103 | 86.5 | 1 |
| 57BL06AG | 4 | 3 | 24 | 3000 | 0.44 | 8.8 | 138 | 103.5 | 1.25 |
| Reduction Ratio 减速比 |
5 |
7.5 |
10 |
12.5 |
15 |
25 |
30 |
50 |
75 |
90 |
120 |
| Number of gear trains 传动级数 |
2 |
3 |
4 |
||||||||
| Gear box length（L2）齿轮箱长度mm |
32 |
40 |
|||||||||
| Max permissbile load in a short time 最大瞬间允许 N.M |
2.5 |
7.5 |
4 |
||||||||
*以上仅为代表产品，派生产品可根据客户要求制作

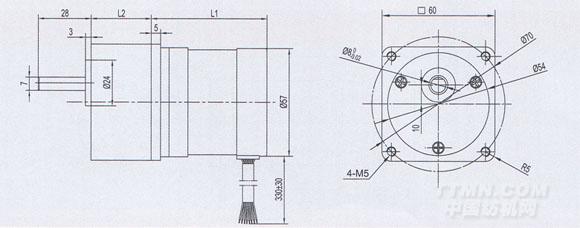

Mechanical Dimensions(外型图)
.jpg)

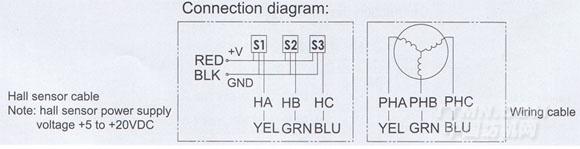

Wiring diagram(接线图):
.jpg)
