VC609T精密络筒机

发布时间:2007-02-05

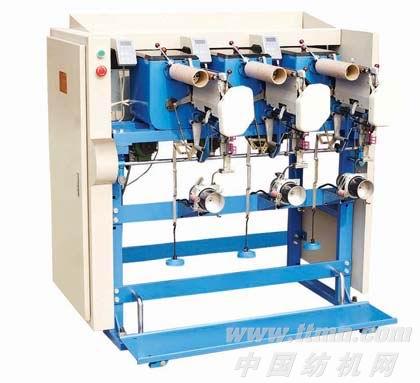

VC609T精密络筒机
一、性能简介
本机适用于喂入品为网眼筒管及软筒管,纤度30-210D,150-300D,210-1800D(选择配置)的合成纤维长丝,络成三面锥型卷装,供整经,卷绕,针织及松筒等使用。
该机配置变频调速器,可控制卷绕计长,满筒自停和断头自停装置,可恒线速卷绕,并有一控二功能,使主卷绕与超位送纱最佳配合,不但锭速变频调速,超位装置也是变频调速,保证了卷装的准确性,是当代理想的卷装设备。
二、机器的主要规格和技术特性
序号
项 目
规 格
备 注

1
形式
单面,分左右手。L左手R右手
左右手机由用户自选

2
锭数
6锭,12锭,24锭
按3的倍数增加

3
适用卷绕代数
30-210d,150-300d,300-1800d
选择配置

4
锭子离地高度
1076mm


5
锭距
300mm


6
喂入品形式
网眼筒管及软筒管


7
走丝方式
由下往上喂入


8
锭子转速
2382r/min—1853r/min递减


9
导丝速比
4.4,6.4,8.4


10
筒管形式
平行直筒管,长度230mm,内孔直径?45-?80。


11
卷装形式
三锥形


12
卷装容量
最大重量2kg
900d丙纶长丝

13
往复形式
凸轮行程150mm,外径?150mm


14
导丝机构
a、导丝器沿筒管表面作平行往复运动,卷装两端锥角由成形凸轮板控制;
b、卷装锥角可调,调整范围40°-70°(半角);
c、卷装前后端锥角关系可调节滑板座。


15
防凸方式
以卷绕丝线在筒管上的不均匀排列,防止在一定层数内的重叠。


16
张力装置
a、形式:梳形门式张力器;
b、输出张力根据卷绕支数需要用重锤调整。


17
清洁器
刀口式,其间隙根据不同支数而调整


18
开关车
在机头部设有总开关,各锭位均有单控开关按键。


19
变速装置
本机采用单锭变频器,按输入程序自动平滑由高速逐渐降速。

20
给油装置
a、单油轮式:上油油量由油轮转速及丝线与油轮包角大小来调整,油轮转速0.96-10.08 r/min;
b、给油方式:自动加油。


21
传动方式
单锭电机传动。电机型号ys6314,120w
1400r/min,给油和防凸部件单独用一台电机传动


22
操作方式
单锭操作,键盘控制面板


23
机器外形
长×宽×高,7600×997×1200


24
机器重量
毛重3000kg
