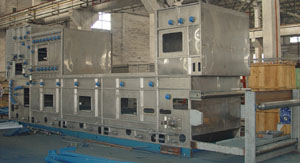

HM1761E单层网带蒸箱
发布时间:2011-03-10
>> 用途
本机适用于纯棉和混纺织物汽蒸之用。
>> 主要参数及特征
- 型式:带20m预蒸段的单层网带式(注1)
- 车别:L或R
- 公称宽度mm:1600、1800、2000
- 公称速度m/min:随联合机
- 容布量m :3500 (120g/m2)(注2)
- 堆置时间min :30~60 (120g/m2)
- 蒸汽压力MPa: 0.3
- 汽蒸温度℃:98±2
- 传动方式:交流电机传动
- 外形尺寸(L×W×H)mm:11166×(W+2356)×4800
- 注1:预蒸段标准为20m,可根据用户要求增加为40m、60m。
- 注2:容布量标准为3500m,可根据用户要求,每增加一节,容布量增加750m
>> 机器结构
- 箱体:本机采用组合式。箱体用不锈钢板加工而成,外表面有保温层。
- 进出布封口:本机进出布口均采用汽封。在设计中,考虑箱体内的蒸汽溢出,在进出布口处增设有拔气装置。
- 加热方式:箱体底板隔槽分别加热。
- 预蒸部分:预蒸为横直导辊型式,主动导布辊采用直径为φ180多孔辊,分组传动。设有松紧架调节张力。减速电机为用联轴节连接,传动主导布辊,每两组减速电机为一组,用同一变频器控制。
- 堆置落布:采用三支导布辊主动拖动,通过摆动折叠落布。摆布幅度可调。
- 辊床上折叠好的布通过布缝调节装置整齐地翻转到网带上,并将布运送到尾端,通过弯管及手调二辊扩幅器平整出布。
- 出布控制段:设有堆置织物越位报警及停车装置。
- 网带在门幅方向上为分组同轴运行,纵向用5mm厚的多条聚四氟乙烯支承滑动,在两侧的滑道边用挡板限位,使其网带受力均匀,运行平稳可靠。
