发布时间：2012-01-17

主要特点

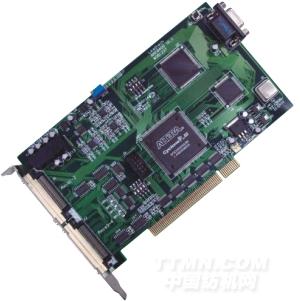

运动控制卡AMC8400

产品特点

■32位2.2版PCI总线, 33MHz

■闭环控制伺服电机，最小采样周期为51.2 μs

■开环控制步进电机，脉冲输出频率高达5MHz

■梯形、S形对称或非对称速度曲线运动

■所有模式可设置加速时间和减速时间

■16位DAC模拟量控制输出

■增量正交编码器输入

■数字IO口最多可达12进12出

■8通道10-bit通用模拟输入

■一台PC机可同时使用8块运动控制卡，最多控制32轴

■带金属外壳的接线盒ACC8400

■功能强大的Promotion 测试软件

产品概述

AMC8400是一款基于PCI总线的高性能运动控制卡，它可闭环控制4轴伺服电机或开环控制4轴步进电机。与雷赛的数字式运动控制卡系列产品相比，他们具有更快的响应速度、有更高的定位精度；同时还增加了PID参数自整定等高级功能。为研发制造多轴精密工业自动化设备提供了优良的控制器解决方案。

AMC8400提供了带速度前馈和加速度前馈的PID控制器，且提供2个可编程二阶滤波器。

AMC8400提供了修改速度、目标位置函数，在电机运动过程中，程序可以根据不同的条件灵活修改该运动过程的速度和目标位置。

AMC8400提供位置锁存函数，当锁存信号被触发，编码器当前位置就立即被捕获。该动作由硬件高速完成，确保位置测量准确、可靠。

AMC8400提供了2轴、3轴和4轴直线插补函数。

主要应用领域

精密测量设备、精密装配设备、PCB钻孔机等自动加工设备、自动检测设备

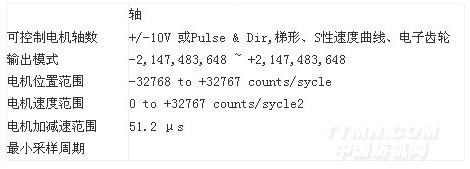

运动控制指标

运动控制I/O接口信号

通用数字I/O

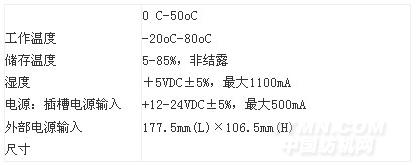

通用指标

接口插座定义

接线端子盒插口定义

接线端子盒ACC8400

软件支持

Windows 平台：

驱动软件、函数库支持Windows XP/2K/NT/98

推荐使用VB、VC++编程工具

Promotion演示软件：

Promotion演示软件可帮助软件工程师调试运动函数、检测硬件系统，具有伺服参数自整定功能。

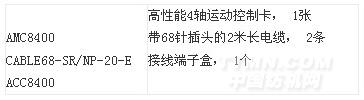

订货信息
