运动控制卡DMC2410

发布时间：2012-01-17

主要特点

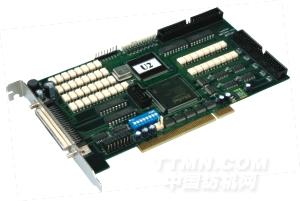

运动控制卡DMC2410

产品特点

●高性能4轴运动控制卡

●32位2.2版PCI总线, 33MHz

●脉冲输出频率高达5MHz

●2~4轴硬件直线插补/任意2轴软件圆弧插补

●4轴增量式编码器信号输入

●编码器用计数器为有符号28位计数器

●20位通用数字输入/20位通用数字输出

●梯形速度曲线、S形速度曲线

●一台PC机可同时使用8块运动控制卡，最多32轴

●采用68针SCSI 插座， 4个电机控制引线只占一个PC机接口位置

●可选配接线盒

产品概述

■高性能多轴运动控制器

DMC2410是一款基于PCI总线的高性能运动控制卡，它可控制多达四轴步进或伺服电机。与雷赛的DMC1410系列产品相比，DMC2410具有更快的运动速度、有更好的直线和圆弧插补功能。同时还增加了编码器位置锁存、位置比较等高级功能。为研发制造多轴工业自动化设备提供了优良的控制器解决方案。

■直线和圆弧插补

DMC2410提供了2轴、3轴和4轴直线插补函数，任意2轴可进行圆弧插补。直线插补函数由硬件实现，故插补速度快。

■连续插补运动

DMC2410具有缓冲积存器结构，这使得连续运动指令之间的连接没有任何间隔，因而连续插补运动十分连续、平滑。

■在运动中可修改速度及终点位置

DMC2410提供了强大的修改速度、目标位置函数，在电机运动过程中，程序可以根据不同的条件修改该运动过程的速度和目标位置。

■位置锁存

DMC2410提供位置锁存函数，当锁存信号LTC被触发，编码器当前位置就立即被捕获。该动作由硬件高速完成，确保位置测量准确、可靠。

■位置比较

DMC2410提供位置比较函数，当电机位置和寄存器中的位置相同时,立即自动送出触发信CMP。

■运动同时开始或停止

使用软件或外部输入信号可以控制DMC2410的各个轴或多块DM2410卡上的轴同时开始运动或同时减速、停止运动。

主要应用领域

电子产品加工、装配设备，包括：

影像仪、丝印机、贴片机、PCB钻孔机

激光加工设备

机器视觉及自动检测设备

生物、医学自动采样、处理设备

工业机器人，特殊数控机床

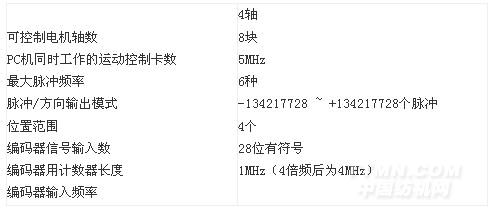

运动控制指标

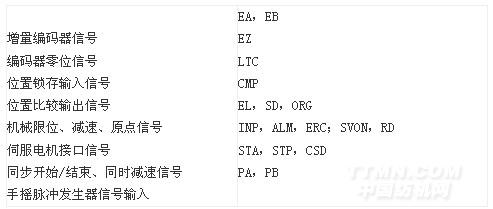

运动控制I/O接口信号

通用数字I/O

最多可使用32路输入口/28路输出口

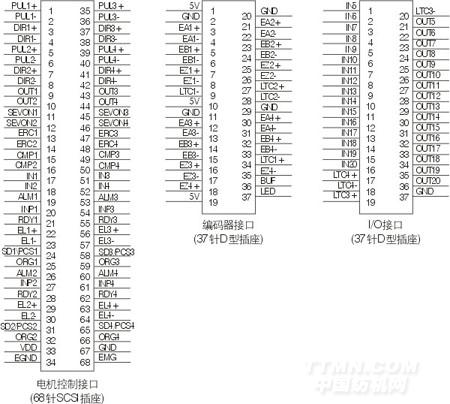

接口插座定义

软件支持

Windows 平台

驱动软件、函数库支持Windows XP/2K/NT/98/VISTA

推荐使用VB/VC++/CB/LabView编程工具

MOTION2410演示软件

MOTION2410演示软件可帮助客户了解运动函数、检测硬件系统

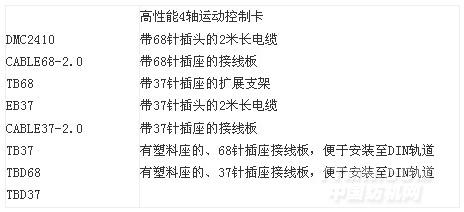

订货信息

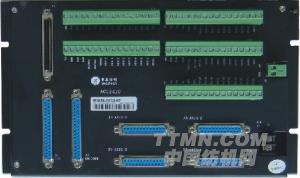

ACC2410接线盒

金属外壳，抗干扰能力强；

控制信号、I/O信号分类排列；

每个电机的控制信号线对应一个插头；

电源线和信号线分离；

配有电源指示灯、外壳接地端子；

接线简单、安装方便，易于设备维护。
