超小尺寸直流伺服驱动器DCS303
发布时间:2012-01-17
主要特点

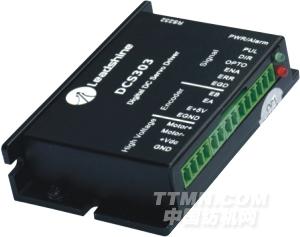

超小尺寸直流伺服驱动器DC303
特性
■超小尺寸直流伺服
■供电电压+18-30VDC
■连续电流3A,3峰值电流15A
■单脉冲(脉冲+方向)或双脉冲(CW/CCW)指令输入
■电机编码器AB单端输入
■RS-232通讯模式
概述
DCS303是一款超小尺寸的直流伺服驱动器,供电电压为18-30VDC,可驱动75W以下直流有刷伺服。
其体积小巧、安装简便、调试容易、性能可靠。
应用领域
广泛应用于喷绘、写真机、刻字机、医疗设备、小型自动化设备等行业。
在用户期望振动极小、超低噪音、高精度、高速度的设备中使用,效果尤佳。
端口定义

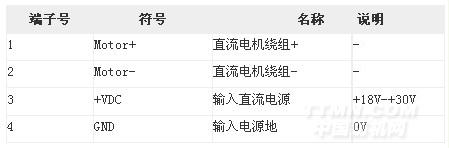

电机和电源输入端口

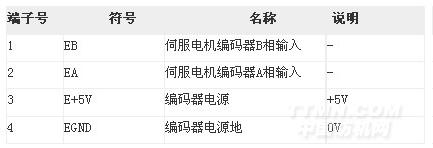

编码器信号输入端口

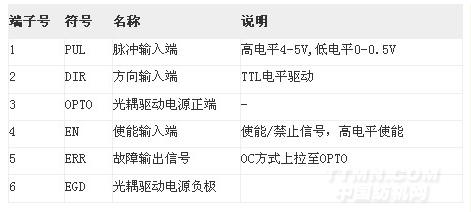

控制信号端口

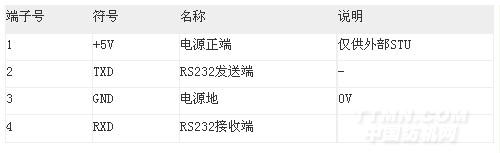

RS232通讯端口
典型接线图
编码器接线图
DCS303的编码器接线只能采用AB单端输入。
当编码器所需电流ICC〉50mA时,需外加5V电源单独给编码器供电,同时需要保证编码器和DCS303共地,如图a)所示。
当编码器所需电流ICC〈50mA时,可由DCS303直接供电,此时应将EGND接编码器GND地端,E+5V接编码器Vcc,如图b)所示。
控制信号接线图
DCS303典型接线图

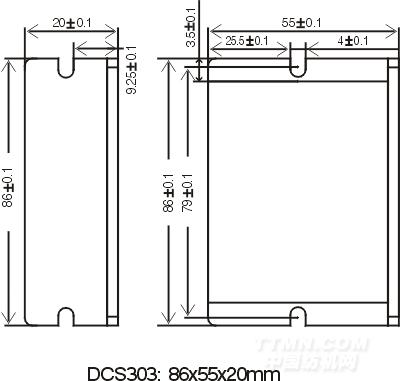

机械安装尺寸
